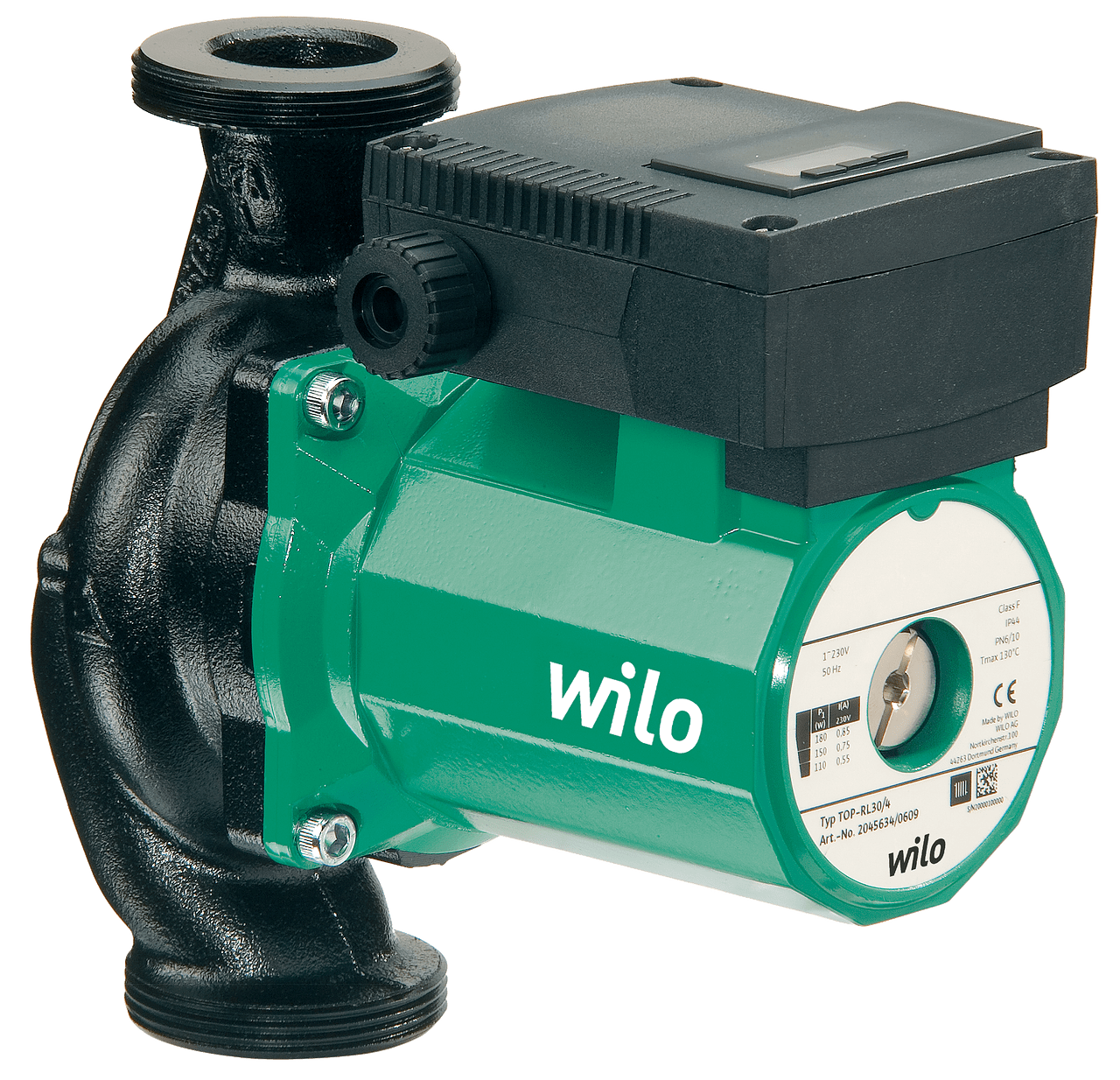

TOP-RL 25/7.5 PN 10

Тип

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением

Применение

Системы отопления, системы кондиционирования, закрытые контуры охлаждения,промышленные циркуляционные системы.

Оснащение/функция

Режимы работы

• Переключение ступеней частоты вращения

Ручное управление

• Настройка ступеней частоты вращения (3 ступени)

Автоматическое управление

• Полная защита электродвигателя с интегрированной электронной системой отключения (в качестве опции для всех типов с защитным модулем Wilo‐C)

Внешнее управление

• Управляющий вход «Выкл. по приоритету» (в качестве опции для всех типов с защитным модулем Wilo‐C)

Сигнализация и индикация

• Раздельная/обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C)
• Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C)
• Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (в качестве опции для всех типов с защитным модулем Wilo‐C)
• Световая индикация неисправности (в качестве опции для всех типов насосов с защитным модулем Wilo-С)

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

• Режим работы «основной/резервный», (автоматическое переключение при неисправности/замена насоса в зависимости от времени) (в качестве опции для всех типов насосов с защитным модулем Wilo-С)

Оснащение

• Для насоса с фланцевым соединением: Исполнение фланца
  • Стандартное исполнение для насоса DN 40: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланца PN 6 и PN 16

Расшифровка наименования

Технические характеристики

• Допустимый диапазон температур от ‐20° C до +130° C, кратковременно (2 ч) до +140° C
• Подключение к сети 1~230 В, 50 Гц
• Класс защиты IP X4D
• Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1, Rp 1¼ или DN 40
• Макс. рабочее давление при стандартном исполнении: 10 бар или 6/10 бар

Материалы

• Корпус насоса: Серый чугун
• Рабочее колесо: Синтетический материал
• Вал: Нержавеющая сталь
• Подшипники: металлографит

Комплект поставки

• Насос
• Уплотнения при резьбовом подсоединении
• Подкладные шайбы для фланцевых винтов (при номинальном диаметре для подсоединения DN 40)
• Инструкция по монтажу и эксплуатации

Принадлежности

• Резьбовые соединения
• Компенсаторы
• Защитный модуль Wilo-C для одинарных насосов (1~230 В)
