Sub TWU 3.05-01-HS-I

Тип

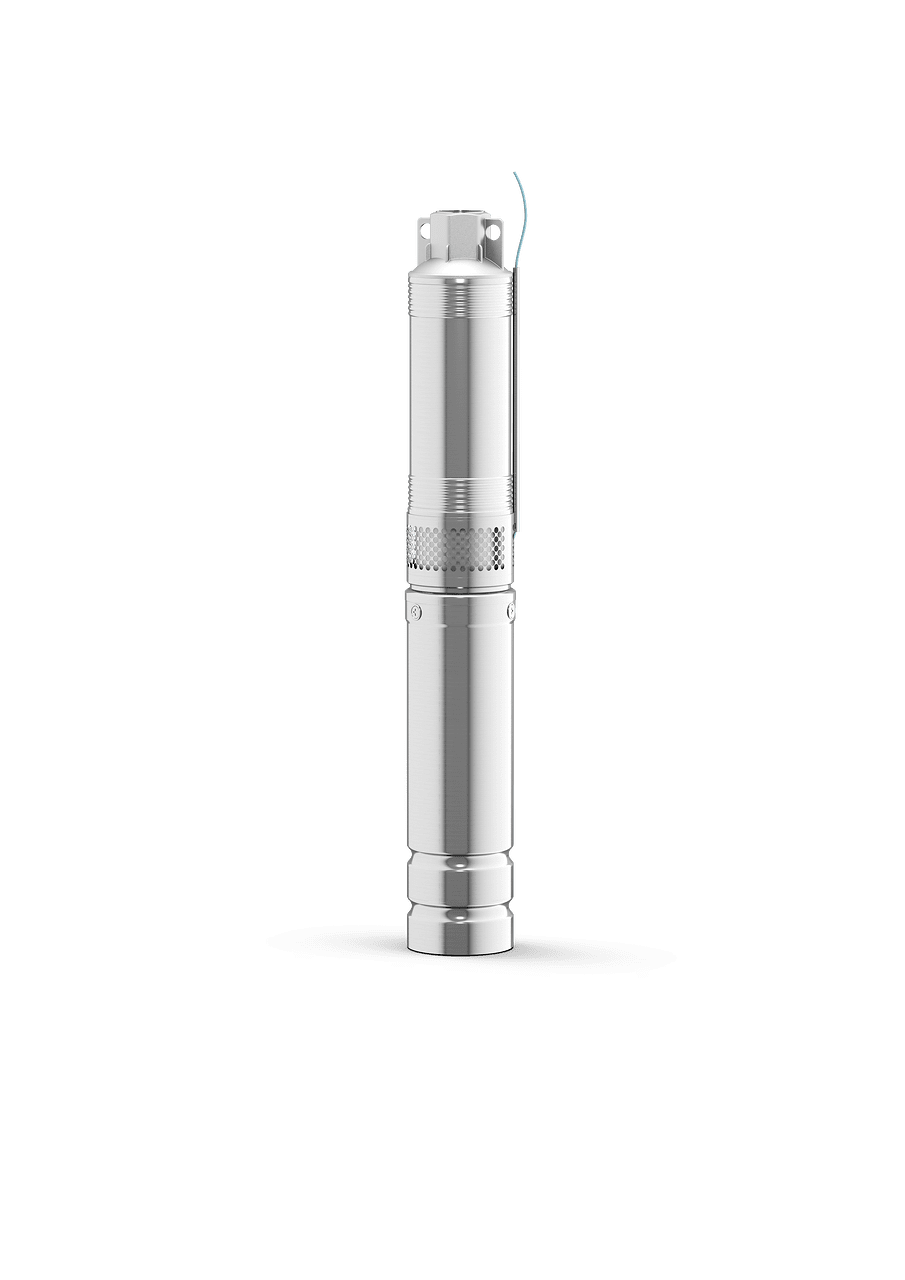

Многоступенчатый погружной насос 3" с регулируемой частотой в исполнении с кожухом для вертикального или горизонтального монтажа

Применение

Для перекачивания дождевой и технической воды из скважин и колодцев для полива, ирригации и водоснабжения.

Оснащение/функция

TWU 3-...-HS-I

• Встроенный обратный клапан
• Встроенный частотный преобразователь со следующими функциями:
  • Устройство плавного пуска
  • Защита от пониженного напряжения, перенапряжения и короткого замыкания
  • Защита от тепловой перегрузки электродвигателя и частотного преобразователя
  • Защита от сухого хода

TWU 3-...-HS-ECP-B

• Встроенный обратный клапан
• Внешний частотный преобразователь со следующими функциями:
  • Устройство плавного пуска
  • Защита от пониженного напряжения, перенапряжения и короткого замыкания
  • Защита от тепловой перегрузки электродвигателя и частотного преобразователя
  • постоянное регулирование давления.
  • Контроль герметичности для предотвращения большого количества циклов переключения (подача тактовых импульсов)
  • Защита от сухого хода с функцией автоматического сброса
  • Изменение направления вращения
  • Настройка для макс. тока и заданного давления
  • Индикация давления на дисплее
  • Настройки, рабочие состояния и сообщения об ошибках отображаются на светодиодных индикаторах и на дисплее

Функция регулирования постоянного давления

Частотный преобразователь регулирует частоту вращения насоса в зависимости от заданного давления. Это позволяет поддерживать давление создаваемое насосом на постоянном уровне.

Расшифровка наименования

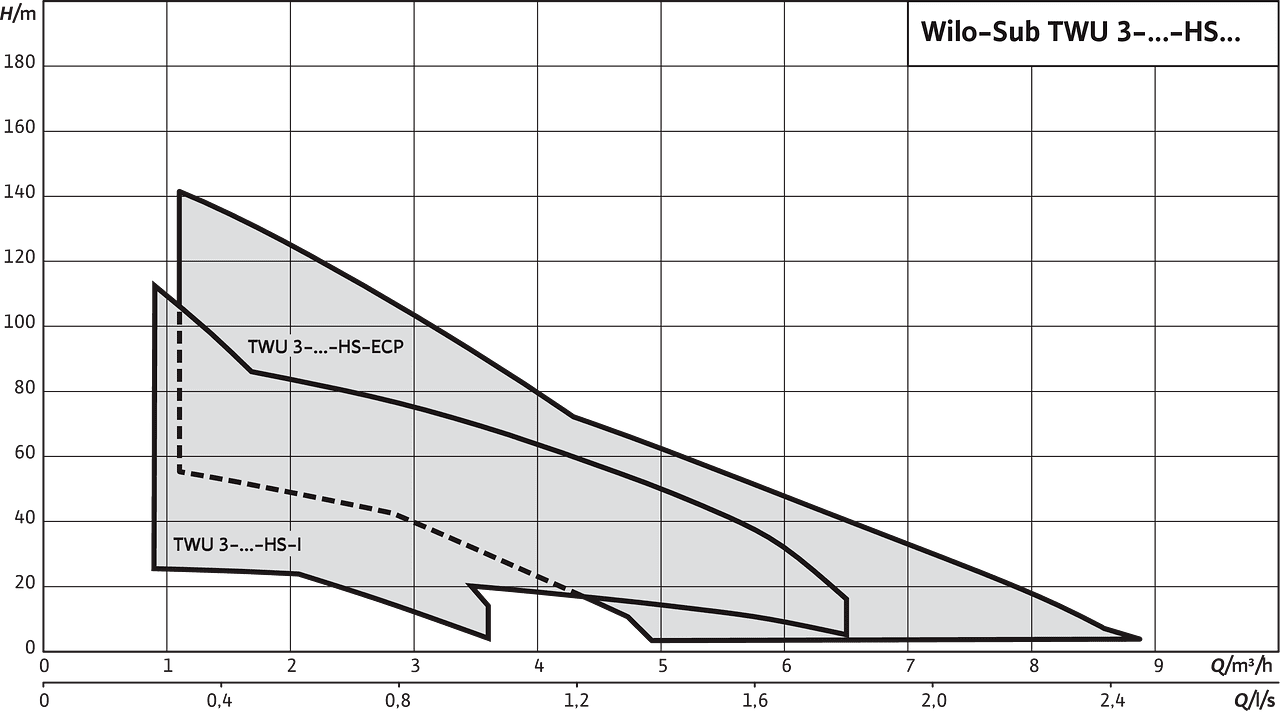

Технические характеристики

Погружной насос:

• Напряжение питания: HS-E…: 1~230 В, 50/60 Гц (подсоединение через частотный преобразователь к сети переменного тока) HS-I…: 1~230 В, 50/60 Гц (прямое подсоединение к сети переменного тока)
• Режим работы в погруженном состоянии: S1
• Температура перекачиваемой жидкости: 3 – 35 °C
• Минимальная скорость обтекания электродвигателя: 0,08 м/с
• Макс. содержание песка: 50 г/м³
• Макс. количество пусков: 30/ч
• Макс. глубина погружения: 150 м
• Класс защиты: IP58
• Подсоединение к напорному патрубку: Rp 1/Rp 1¼

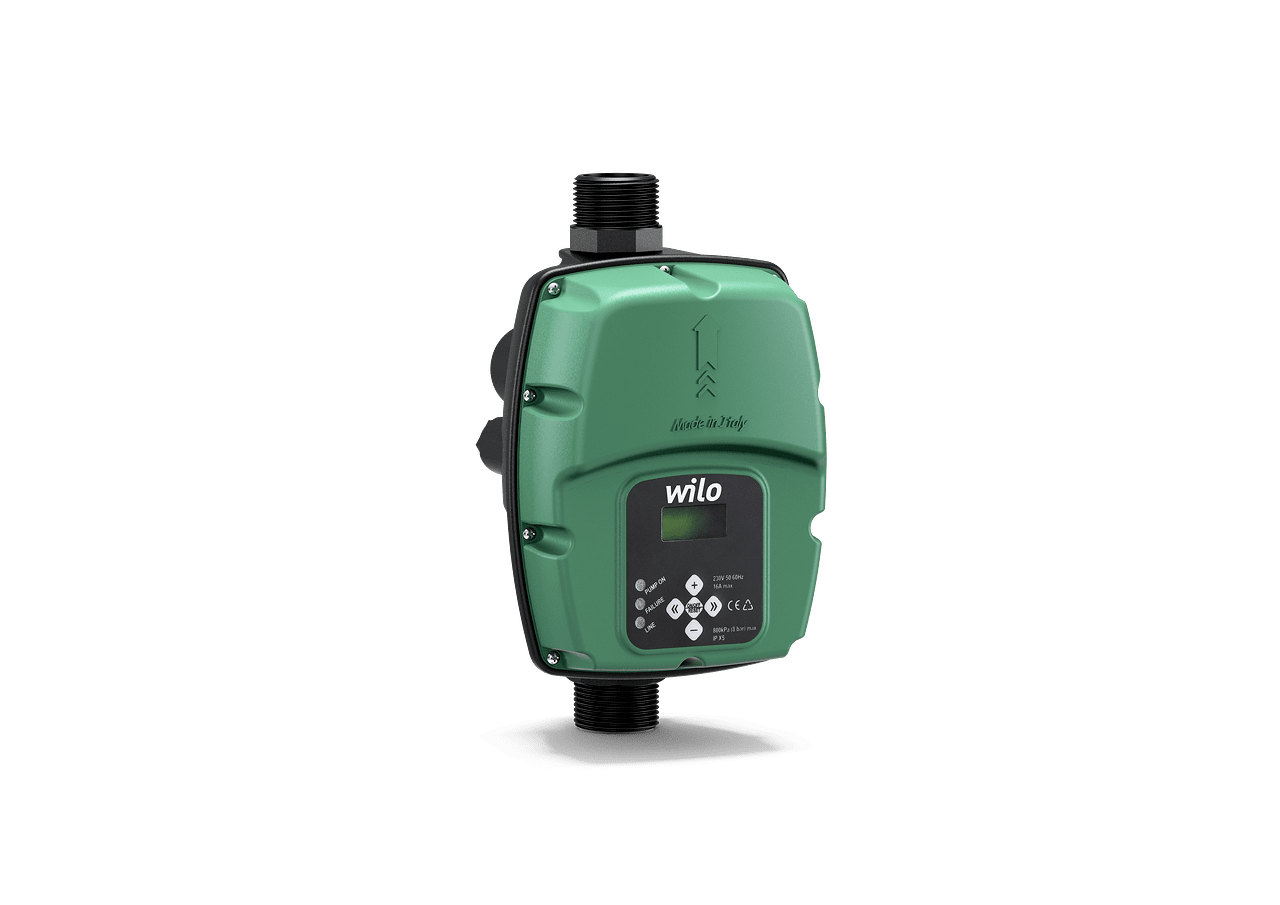

Частотный преобразователь для исполнения «HS-E…»:

• Подключение к сети: 1~230 В, 50/60 Гц
• Выход: 3~230 В/макс.140 Гц/макс. 2,2 кВт
• Температура перекачиваемой жидкости: 3 – 50 °C
• Макс. давление: 8 бар
• Класс защиты: IPX5
• Подсоединение: G 1¼

Материалы

• Гидравлический корпус: 1.4301
• Рабочие колеса: поликарбонат
• Вал гидравлики: 1.4104
• Корпус электродвигателя: 1.4301
• Вал электродвигателя: 1.4305

Тип

Гидравлика

Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении и со встроенным обратным клапаном. Подсоединение к напорному патрубку с резьбовым фланцем и внутренней резьбой. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.

Электродвигатель (…HS-E…-B)

Коррозионно-стойкий электродвигатель с постоянными магнитами для подсоединения к частотному преобразователю, входящему в комплект поставки. Заполненный маслом электродвигатель с самосмазывающимися подшипниками, рассчитан на высокую частоту вращения до 8400 об/мин.

Частотный преобразователь устанавливается непосредственно в напорный трубопровод в месте с защитой от затопления. Охлаждение осуществляется за счет перекачиваемой жидкости.

Электродвигатель (…HS-I)

Коррозионно-стойкий асинхронный электродвигатель со встроенным частотным преобразователем для прямого подсоединения к электросети. Заполненный маслом электродвигатель с возможностью перемотки, с самосмазывающимися подшипниками, рассчитан на высокую частоту вращения 8400 об/мин.

Охлаждение

• Электродвигатель охлаждается перекачиваемой жидкостью. Всегда эксплуатировать насос в погруженном состоянии.
• Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика.
• Горизонтальный монтаж выполняется с охлаждающим кожухом.

Комплект поставки

• Гидравлика в полном сборе с электродвигателем
• Частотный преобразователь (…HS-ECP)
• Кабель электропитания длиной 1,75 м
• Инструкция по монтажу и эксплуатации

Принадлежности

• Трубка охлаждающего кожуха
• Мембранный напорный бак
• Запорная задвижка
• Поплавковый выключатель
• Манометрический выключатель
• Электрод
• Прибор управления
• Прибор аварийной сигнализации о переливе.
• Смола для заливки, комплект
• Кабель электропитания
