Rexa PRO-S03-326A/21T050X540/O-20M

Тип

Полностью затапливаемый насос с режущим механизмом для стационарной и мобильной установки в погруженном состоянии и работы в длительном режиме эксплуатации.

Жидкости

Перекачивание сточных вод согласно 12050

Насосы соответствуют требованиям стандарта DIN EN 12050-1.

Оснащение/функция

• Радиальный режущий механизм с эффектом двойного реза
• Допуск ATEX
• Датчик контроля температуры обмотки электродвигателя (биметаллический датчик)
• Контроль влажности в электродвигателе
• Кабель электропитания со свободными концами
• однофазный электродвигатель с отдельной конденсаторной коробкой

Расшифровка наименования

Технические характеристики

• Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Режим работы в погруженном состоянии:
  • Rexa PRO-S03: S1
  • Rexa PRO-S04: S1
• Режим работы в непогруженном состоянии:
  • Rexa PRO-S03 до 4 кВт: S2-30 мин.; S3 25%
  • Rexa PRO-S03 от 5 кВт: S2-30 мин.; S3 10%
  • Rexa PRO-S04: Возможен подъем электродвигателя на поверхность. Температура электродвигателя определяет максимальное время эксплуатации. Для этого электродвигатель оснащается на заводе регулятором температуры
• Класс защиты: IP68
• Класс нагревостойкости изоляции: F
• Температура перекачиваемой жидкости: от 3 до 40 °C (от 37 до 104 °F)
• Температура перекачиваемой жидкости, макс. 60 °C (140 °F) в течение 3 мин

Материалы

• Корпус насоса: EN-GJL-250 (ASTM A48 Class 35/40B).
• Рабочее колесо: EN-GJL-250 (ASTM A48 Class 35/40B)
• Режущий механизм: 1.4528/59 HRC (AISI 440B+Co)
• Корпус электродвигателя: EN-GJL-250 (ASTM A48 Class 35/40B)
• Вал:
  • До 2,5 кВт: 1.4401 (AISI 316)
  • Начиная с 3,9 кВт: 1.4021 (AISI 420)
• Уплотнение со стороны электродвигателя: C/MgSiO
• Уплотнение со стороны перекачиваемой жидкости: SiC/SiC.
• Уплотнение, статическое: NBR (нитрил)

Тип

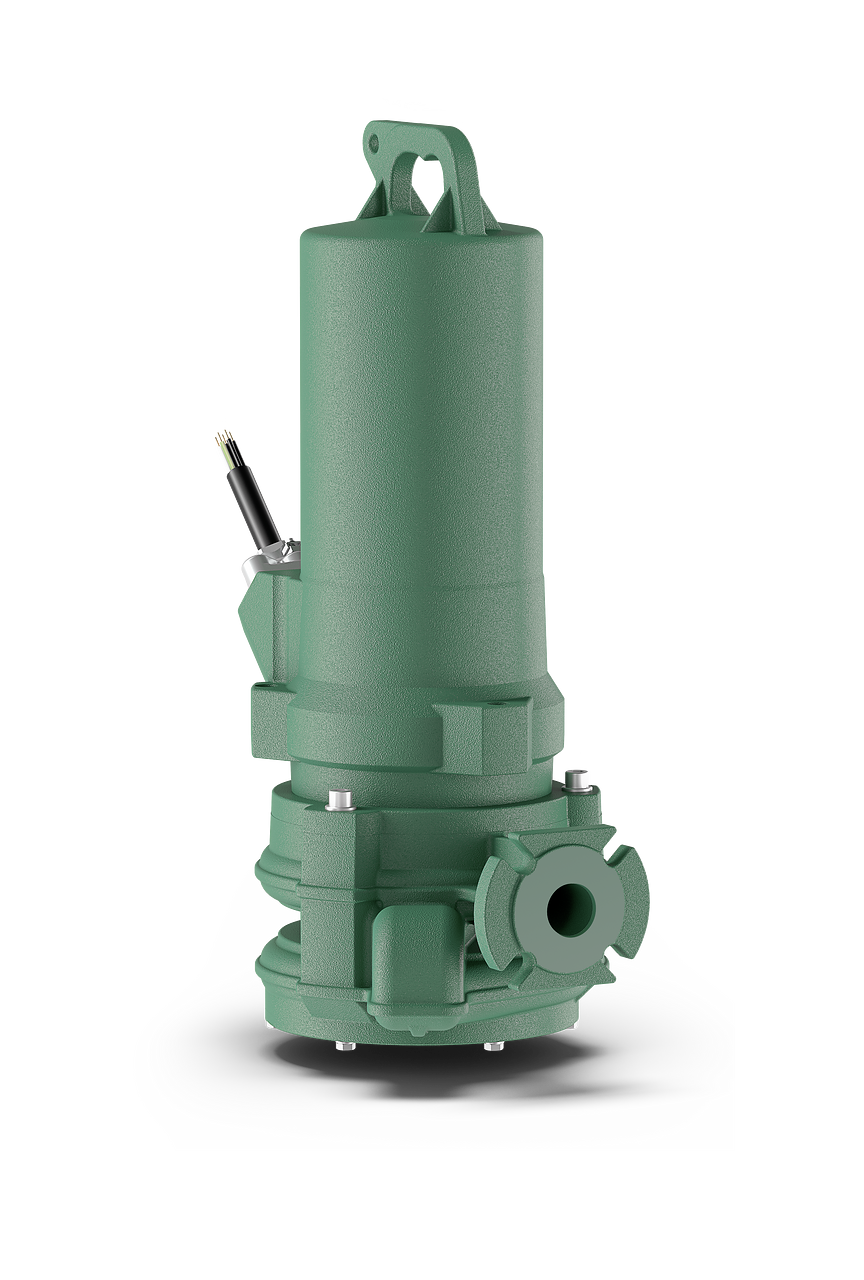

Rexa PRO-S03 .../M .../O

Насос для отвода сточных вод с радиальным режущим механизмом с эффектом двойного реза. Горизонтальный напорный патрубок с фланцевым и овальным соединением. Гидравлический корпус и рабочее колесо из серого чугуна, режущий механизм из закаленной инструментальной стали. Однофазный электродвигатель с поверхностным охлаждением, датчиком контроля температуры обмотки электродвигателя и электродом измерения влажности. Заполненная маслом камера уплотнений с двумя торцевыми уплотнениями. Корпус электродвигателя из серого чугуна. Отсоединяемый кабель электропитания с конденсаторной коробкой и свободными концами кабеля. Агрегат в серийном исполнении имеет взрывозащищенное исполнение.

Rexa PRO-S03 .../T .../O

Насос для отвода сточных вод с радиальным режущим механизмом с эффектом двойного реза. Горизонтальный напорный патрубок с фланцевым и овальным соединением. Гидравлический корпус и рабочее колесо из серого чугуна, режущий механизм из закаленной инструментальной стали. Трехфазный электродвигатель с поверхностным охлаждением, датчиком контроля температуры обмотки электродвигателя и электродом измерения влажности. Заполненная маслом камера уплотнений с двумя торцевыми уплотнениями. Корпус электродвигателя из серого чугуна. Отсоединяемый кабель электропитания со свободными концами. Агрегат в серийном исполнении имеет взрывозащищенное исполнение.

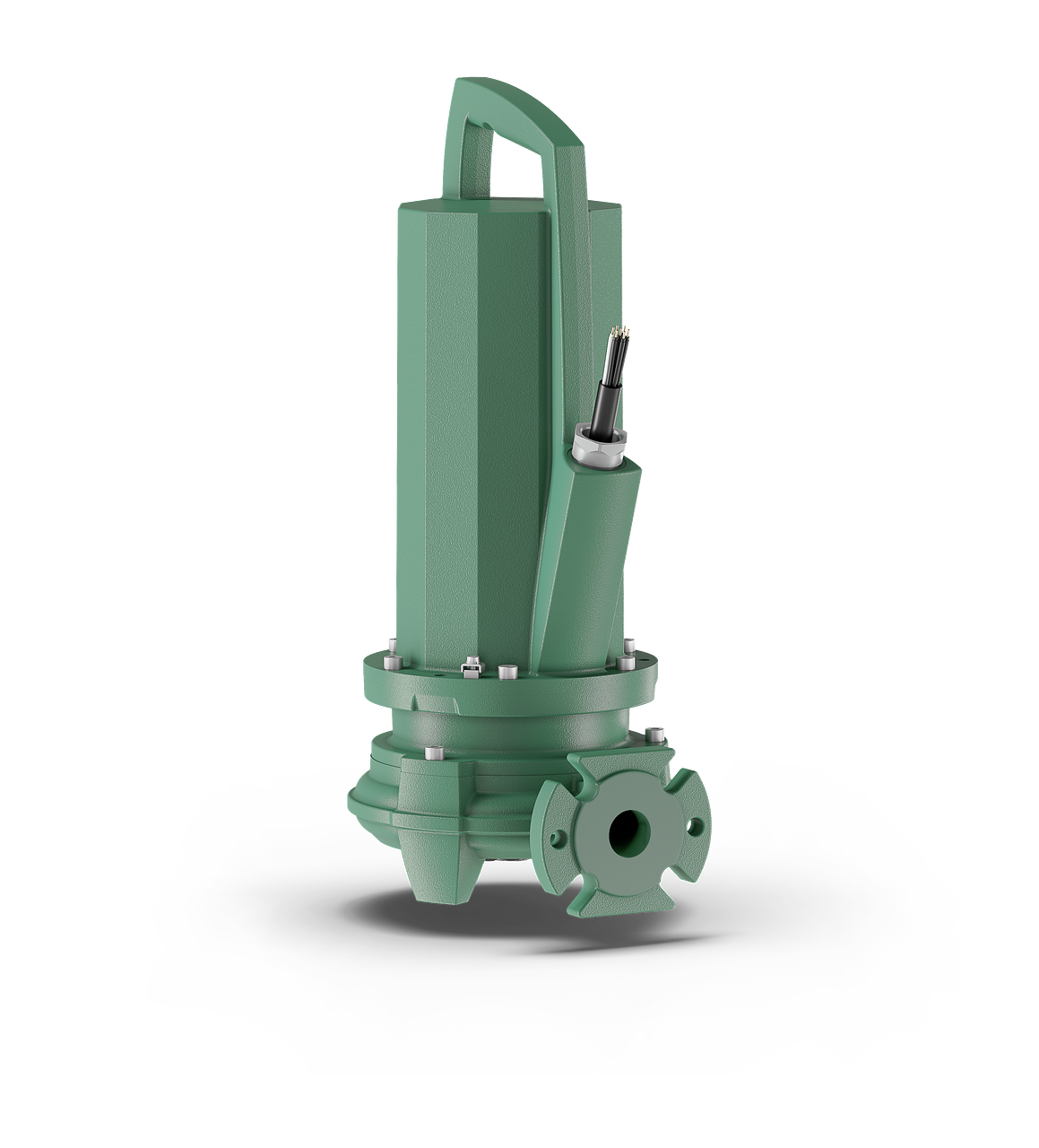

Rexa PRO-S04 .../T .../O

Двухступенчатый насос для отвода сточных вод с радиальным режущим механизмом с эффектом двойного реза. Горизонтальное подсоединение к напорному патрубку с фланцевым соединением. Гидравлический корпус и рабочие колеса из серого чугуна, режущий механизм из закаленной инструментальной стали. Трехфазный (3~) электродвигатель с датчиком контроля температуры обмотки электродвигателя (регулятор температуры с двумя показателями температуры). Заполненная маслом камера уплотнений с двумя торцевыми уплотнениями. Корпус электродвигателя из серого чугуна. Кабель электропитания со свободным концом. Агрегат в серийном исполнении имеет взрывозащищенное исполнение.

Комплект поставки

• Насос
• Инструкция по монтажу и эксплуатации

Опции

• Датчик контроля температуры обмотки электродвигателя с датчиком РТС
• Обмотка электродвигателя с классом нагревостойкости изоляции «H»
• Статические уплотнения из FKM (FPM)
• Особое напряжение

Принадлежности

• Кабель электропитания с фиксированной длиной макс. до 50 м (164 фута).
• Внешний стержневой электрод для контроля камеры уплотнений
• Устройство погружного монтажа для установки в погруженном состоянии
• Опора насоса для мобильной установки
• Устройства контроля уровня.
• Крепежные комплекты с анкерной стяжкой
• Монтажные принадлежности и цепи.
• Приборы управления, реле и штекеры.
