Новинка
Артикул:
28129995
Модель—TL 32-8/4T
- TL 32-12/4T
- TL 32-8/4T
58 116 ₽/шт
Под заказ
Оправить запрос
Наши менеджеры свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
TL
Мощность, кВт
0.75
Напряжение, В
380
Максимальный напор, м
8,5
Расход, м3/ч
3.2
Материал корпуса
Чугун
Материал рабочего колеса
Чугун
Стандарт подключения
Фланец DIN
Патрубок на стороне всасывания
32
Патрубок на напорной стороне
32
Монтажная длина, мм
340
Масса, кг
46
Максимальное рабочее давление, бар
16
Температура перекачиваемой жидкости, °С
-20…+120
Класс изоляции
F
Насосы серии TL –– одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну линию («in-line»).
Предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Область применения
Одноступенчатые центробежные насосы TL с патрубками («in-line») предназначены для перекачивания воды в системах:- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Условия эксплуатации
Насосы серии TL предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности
Материалы исполнения насосов
| № | Деталь | Материал |
| 1 | Корпус насоса | Чугун |
| 2 | Рабочее колесо | Чугун |
| 3 | Фонарь | Чугун |
| 4 | Торцевое уплотнение | BQQE |
| 5 | Вал | Нержавеющая сталь |
| 6 | Спускной клапан | Нержавеющая сталь |
| 7 | Уплотнение | Viton |

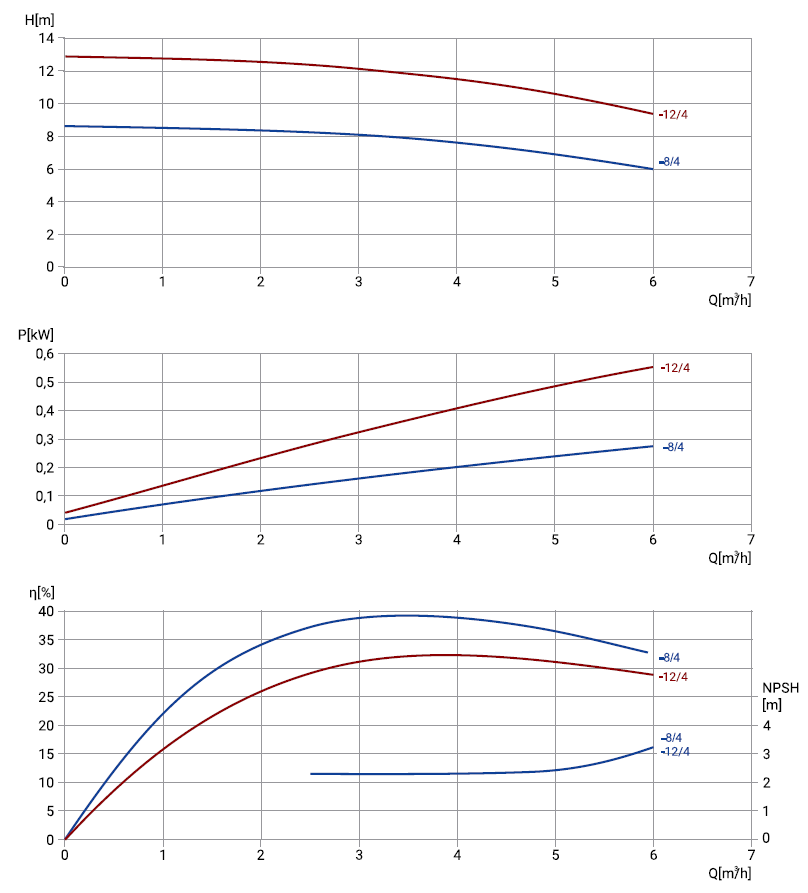

Гидравлические характеристики:
| Модель | Артикул | Qном [м³/ч] | Нном [м] | Р2 [кВт] | Масса [кг] |
| TL 32-8/4T | 28129995 | 3,2 | 8 | 0,75 | 46 |
| TL 32-12/4T | 28129992 | 3,2 | 12 | 0,75 | 53,5 |
Размеры
|
Модель |
Размеры [мм] | |||||||||||||
| L | H | H1 | B1 | B2 | B3 | N1 | N2 | Øs | ØDN | ØD | ØD1 | e | Ød | |
| TL 32-8/4T | 340 | 717 | 120 | 150 | 195 | 235 | 195 | 235 | 14 | 32 | 140 | 100 | 4 | 18 |
| TL 32-12/4T | 360 | 732 | 130 | 150 | 195 | 235 | 195 | 235 | 14 | 32 | 140 | 100 | 4 | 18 |
Листы данных
TL 32-8_4T 28129995
282,8 кб
TL 32-12_4T 28129992
282,7 кб
