- TG 80-13/2T
- TG 80-18/2T
- TG 80-22/2T
- TG 80-28/2T
- TG 80-30/2T
- TG 80-38/2T
- TG 80-47/2T
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.
Разрез насоса TG
|
1. Корпус насоса 2. Рабочее колесо 3. Торцевое уплотнение вала 4. Основание двигателя 5. Защитный кожух 6. Вал 7. Винт выпуска воздуха 8. Заправочная пробка |
Область применения
Одноступенчатые центробежные насосы TG с патрубками («in-line») предназначены для перекачивания воды в системах:
- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.
Условия эксплуатации
Насосы серии TG предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности.
Материалы исполнения насосов
| № | Деталь | Материал |
| 1 | Корпус насоса | Чугун HT 200 |
| 2 | Рабочее колесо | Чугун HT 200 |
| 3 | Торцевое уплотнение | |
| 4 | Фонарь | Чугун |
| 5 | Защитный кожух | Нерж. сталь AISI 304 |
| 6 | Вал | Сталь 45 |
| 7 | Пробка для выпуска воздуха | Нерж. сталь AISI 304 |
| 8 | Уплотнение | EPDM |
| 9 | Пробка | Нерж. сталь AISI 304 |

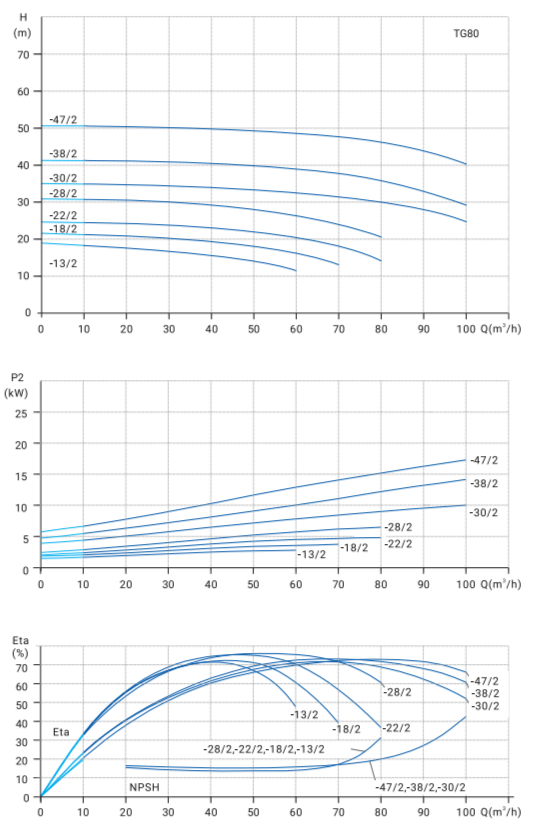

Гидравлические характеристики:
Размеры
| Модель | Размеры, мм | Масса нетто, кг | Масса брутто, кг | ||||||||||||||
| D | B1 | B2 | B3 | B4 | B5 | H1 | H2 | L1 | L2 | d1 | d2 | d3 | d4 | n-ød5 | |||
| TG 80-13/2T | 172 | 166 | 144 | 140 | 117 | 160 | 97 | 618 | 450 | 225 | ø80 | ø130 | ø160 | ø200 | 8-ø18 | 59 | 67 |
| TG 80-18/2T | 220 | 210 | 170 | 140 | 117 | 160 | 97 | 664 | 450 | 225 | ø80 | ø130 | ø160 | ø200 | 8-ø18 | 70 | 78 |
| TG 80-22/2T | 260 | 255 | 188 | 140 | 117 | 160 | 97 | 770 | 450 | 225 | ø80 | ø130 | ø160 | ø200 | 8-ø18 | 88 | 98 |
| TG 80-28/2T | 260 | 255 | 188 | 140 | 117 | 160 | 97 | 770 | 450 | 225 | ø80 | ø130 | ø160 | ø200 | 8-ø18 | 92 | 102 |
| TG 80-30/2T | 350 | 313 | 255 | 184 | 163 | 144 | 115 | 897 | 500 | 284 | ø80 | ø130 | ø160 | ø200 | 8-ø18 | 172 | 184 |
| TG 80-38/2T | 350 | 313 | 255 | 184 | 163 | 144 | 115 | 897 | 500 | 284 | ø80 | ø130 | ø160 | ø200 | 8-ø18 | 184 | 196 |
| TG 80-47/2T | 350 | 313 | 255 | 184 | 163 | 144 | 115 | 941 | 500 | 284 | ø80 | ø130 | ø160 | ø200 | 8-ø18 | 20 | 215 |
