Артикул:
12019998
Модель—TG 32-18/2T
- TG 32-25/2T
- TG 32-18/2
- TG 32-18/2T
- TG 32-21/2
- TG 32-21/2T
- TG 32-25/2
- TG 32-32/2Т
- TG 32-38/2Т
- TG 32-50/2Т
46 284 ₽/шт
В наличии: 29
В корзину
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
TG
Мощность, кВт
1.1
Напряжение, В
380
Номинальный ток, А
2,61
Максимальный напор, м
20
Расход, м3/ч
8
Материал корпуса
Чугун HT 200
Материал рабочего колеса
Чугун HT 200
Стандарт подключения
Фланец DIN
Патрубок на стороне всасывания
DN 32
Патрубок на напорной стороне
DN 32
Монтажная длина, мм
340
Масса, кг
34
Максимальное рабочее давление, бар
12
Температура перекачиваемой жидкости, °С
-20...+120
Максимальная температура окружающей среды, °С
+50
Область применения
Отопление и кондиционирование
Насосы серии TG –– одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну линию («in-line»).
Предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Разрез насоса TG
|
1. Корпус насоса 2. Рабочее колесо 3. Торцевое уплотнение вала 4. Основание двигателя 5. Защитный кожух 6. Вал 7. Винт выпуска воздуха 8. Заправочная пробка |
Область применения
Одноступенчатые центробежные насосы TG с патрубками («in-line») предназначены для перекачивания воды в системах:- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Условия эксплуатации
Насосы серии TG предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности
Материалы исполнения насосов
| № | Деталь | Материал |
| 1 | Корпус насоса | Чугун HT 200 |
| 2 | Рабочее колесо | Чугун HT 200 |
| 3 | Торцевое уплотнение | BQQE |
| 4 | Фонарь | Чугун |
| 5 | Защитный кожух | Нерж. сталь AISI 304 |
| 6 | Вал | Сталь 45 |
| 7 | Пробка для выпуска воздуха | Нерж. сталь AISI 304 |
| 8 | Уплотнение | EPDM |
| 9 | Пробка | Нерж. сталь AISI 304 |

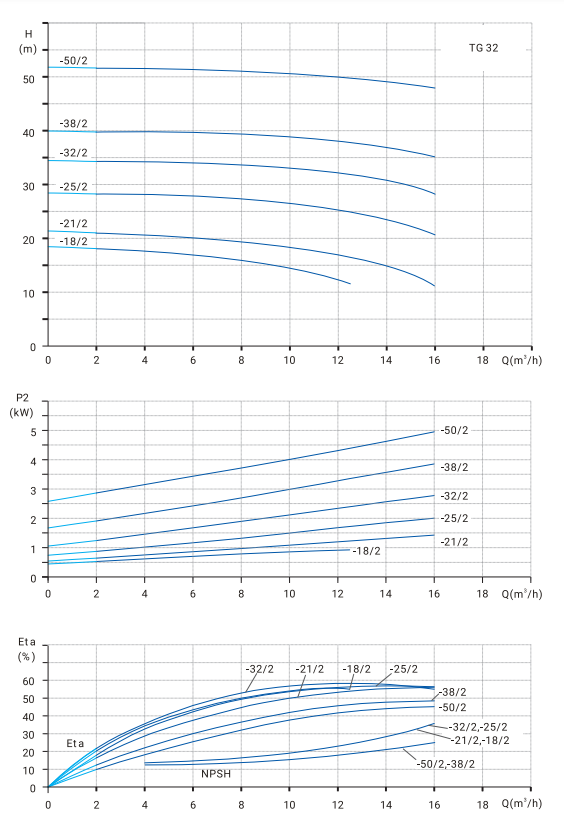

Гидравлические характеристики:

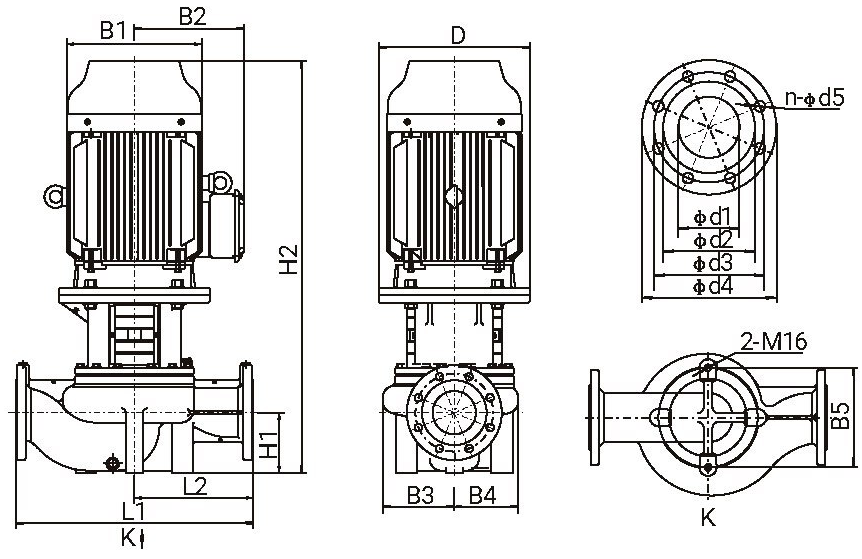

Размеры
| Модель | Размеры, мм | Масса нетто, кг | Масса брутто, кг | ||||||||||||||
| D | B1 | B2 | B3 | B4 | B5 | H1 | H2 | L1 | L2 | d1 | d2 | d3 | d4 | n-ød5 | |||
| TG 32-18/2(T) | 158 | 148 | 135 | 115 | 115 | 144 | 100 | 511 | 340 | 170 | ø32 | ø68 | ø100 | ø140 | 4-ø18 | 34 | 40 |
| TG 32-21/2(T) | 158 | 148 | 135 | 115 | 115 | 144 | 100 | 511 | 340 | 170 | ø32 | ø68 | ø100 | ø140 | 4-ø18 | 35 | 41 |
| TG 32-25/2(T) | 172 | 166 | 144 | 115 | 115 | 144 | 100 | 565 | 340 | 170 | ø32 | ø68 | ø100 | ø140 | 4-ø18 | 40 | 46 |
| TG 32-32/2(T) | 172 | 166 | 144 | 115 | 115 | 144 | 100 | 585 | 340 | 170 | ø32 | ø68 | ø100 | ø140 | 4-ø18 | 44 | 51 |
| TG 32-38/2(T) | 220 | 210 | 170 | 127 | 125 | 144 | 100 | 628 | 440 | 220 | ø32 | ø68 | ø100 | ø140 | 4-ø18 | 58 | 66 |
| TG 32-50/2(T) | 260 | 255 | 188 | 127 | 125 | 144 | 100 | 734 | 440 | 220 | ø32 | ø68 | ø100 | ø140 | 4-ø18 | 77 | 87 |
