Артикул:
22069955
Модель—TD 250-36/4T
- TD 250-12.5/4T
- TD 250-14/4T
- TD 250-16/4T
- TD 250-17/4T
- TD 250-19/4T
- TD 250-20/4T
- TD 250-22/4T
- TD 250-26/4T
- TD 250-29/4T
- TD 250-32/4T
- TD 250-36/4T
- TD 250-40/4T
- TD 250-47/4T
- TD 250-50/4T
- TD 250-56/4T
По запросу
Под заказ
Оправить запрос
Наши менеджеры свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
TD
Мощность, кВт
75
Напряжение, В
380
Номинальный ток, А
135
Расход, м3/ч
500
Материал корпуса
Чугун HT200
Стандарт подключения
Фланец DIN
Патрубок на стороне всасывания
DN 250
Патрубок на напорной стороне
DN 250
Монтажная длина, мм
1100
Масса, кг
978
Температура перекачиваемой жидкости, °С
-20...+120
Максимальная температура окружающей среды, °С
+40
– одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.

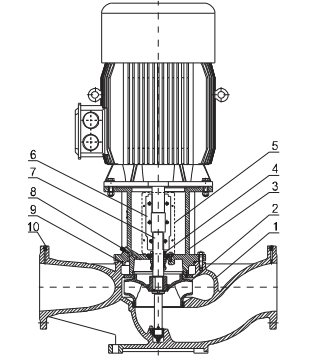

Материалы исполнения насосов TD 250Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.
| № | Деталь | Материал |
| 1 | Корпус насоса | Чугун HT200 |
| 2 | Крыльчатка | Чугун / Нержавеющая сталь HT200/ZG07Cr19Ni9 |
| 3 | Фонарь | Чугун HT200 |
| 4 | Уплотнение вала | BQQE |
| 5 | Защита | Нержавеющая сталь 06Cr19Ni10 |
| 6 | Муфта | Чугун ZG270-500 |
| 7 | Вал насоса | Нержавеющая сталь 20Cr13 |
| 8 | Пробка для выпуска воздуха | Нержавеющая сталь 06Cr19Ni10 |
| 9 | Уплотнительное кольцо | Нитрил NBR |
| 10 | Пробка | Нержавеющая сталь 06Cr19Ni10 |
Область применения
Одноступенчатые центробежные насосы TD с патрубками («in-line») предназначены для перекачивания воды в системах:- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Условия эксплуатации
Насосы серии TD предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности

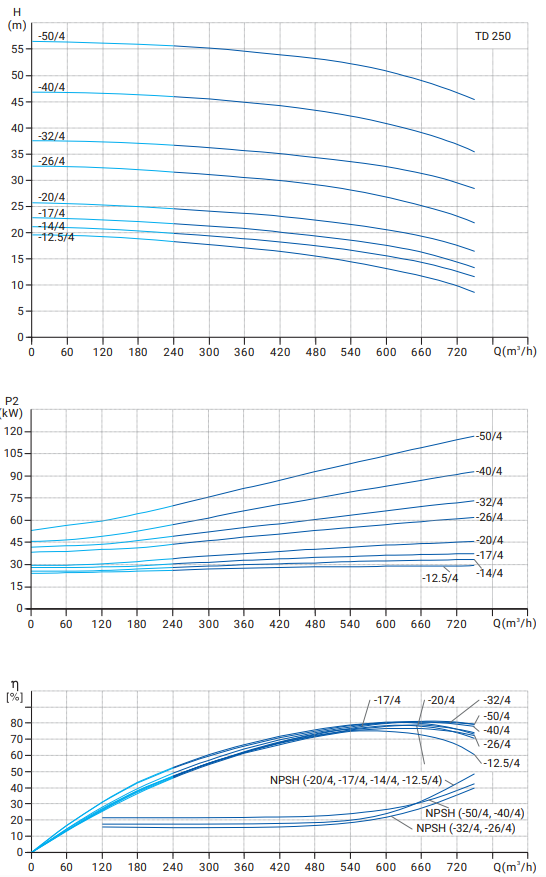

Гидравлические характеристики:
Размеры
| Модель | Размеры, мм | Масса, кг | ||||||||||
| D | B1 | B2 | B3 | B4 | B5 | H1 | H2 | H3 | L1 | L2 | ||
| TD 250-12.5/4T | 400 |
397 | 314 | 316 |
243 | 390 |
300 | 465 | 1417 | 1100 | 550 | 588 |
|
TD 250-14/4T | 450 |
445 | 334 | 316 |
243 |
390 |
300 |
495 | 1469 |
1100 |
550 | 614 |
|
TD 250-16/4T | 400 | 397 | 314 |
316 |
243 |
390 |
300 |
465 | 1417 |
1100 |
550 | 596 |
|
TD 250-17/4T | 450 | 445 | 334 |
316 |
243 |
390 |
300 |
495 | 1492 |
1100 |
550 | 649 |
|
TD 250-19/4T | 450 | 445 | 334 |
316 | 243 |
390 |
300 |
495 | 1469 |
1100 |
550 |
