Артикул:
18099722
Модель—CVF 200-3
- CVF 200-1
- CVF 200-1-А
- CVF 200-1-В
- CVF 200-2
- CVF 200-2-2А
- CVF 200-2-2В
- CVF 200-2-А
- CVF 200-3
- CVF 200-3-2А
- CVF 200-3-2В
- CVF 200-3-А
- CVF 200-3-А-В
- CVF 200-3-В
- CVF 200-4
- CVF 200-4-2А
- CVF 200-4-2В
- CVF 200-4-А
По запросу
Под заказ
Оправить запрос
Наши менеджеры свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
CV
Мощность, кВт
90
Напряжение, В
380
Номинальный ток, А
160
Расход, м3/ч
200
Материал корпуса
Нержавеющая сталь AISI 304
Материал рабочего колеса
Нержавеющая сталь AISI 304
Стандарт подключения
Фланец DIN
Патрубок на стороне всасывания
DN 150
Патрубок на напорной стороне
DN 150
Монтажная длина, мм
490
Максимальное рабочее давление, бар
25
Температура перекачиваемой жидкости, °С
-20...+120
Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение

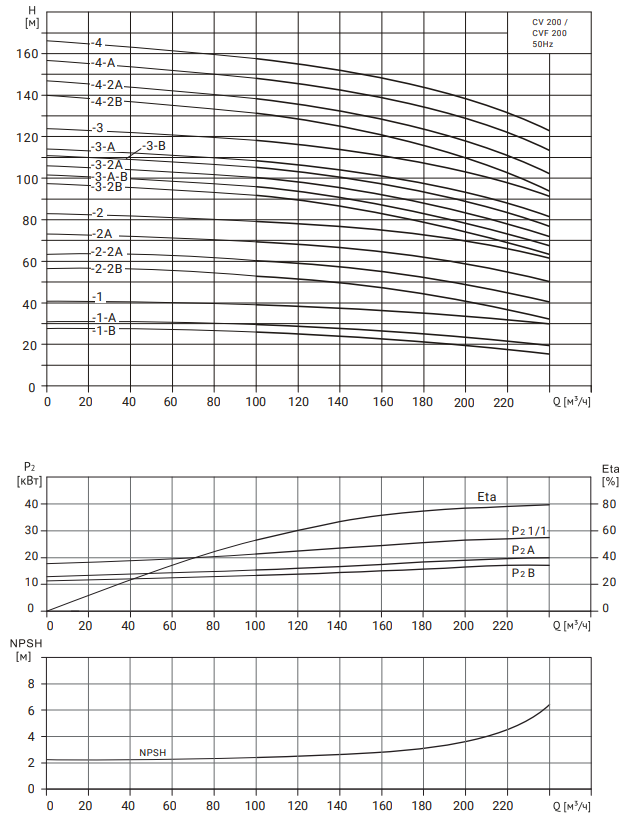

Диаграмма характеристик
Конструкция и материалы
| № | Описание детали | Материал | EN/DIN | AISI/ASTM |
| 1 | Электродвигатель | |||
| 2 | Муфта вала | |||
| 3 | Головная часть насоса | Чугун | EN-JL 1030 | ASTM 25B |
| 4 | Торцевое уплотнение вала | |||
| 5 | Вал | Нержавеющая сталь | 1.4507 | AISI 420 |
| 6 | Напорный канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| 7 | Рабочее колесо | Нержавеющая сталь | 1.4301 | AISI 304 |
| 8 | Блок рабочих колес | Нержавеющая сталь | 1.4301 | AISI 304 |
| 9 | Всасывающий канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| 10 | Основание | Чугун | EN-JL 1030 | ASTM 25B |
| 11 | Щелевое уплотнение | PTFE | ||
| 12 | Цилиндрический кожух | Нержавеющая сталь | 1.4301 | AISI 304 |
| 13 | Уплотнение кожуха | EPDM/FKM | ||
| 14 | Крышка головной части | Чугун | EN-JL 1030 | ASTM 25B |
Габаритный чертеж
Таблица характеристик
| Модель | Артикул | Модель | Артикул | Мощность Р2 (кВт) | Размеры, мм | |||
| В1 | В2 | D1 | D2 | |||||
| CV 200-1-В | 10019674 | CVF 200-1-В | 18099734 | 18.5 | 915 | 542 | 313 | 257 |
| CV 200-1-А | 10019673 | CVF 200-1-А | 18099733 | 22 | 915 | 580 | 356 | 270 |
| CV 200-1 | 10019672 | CVF 200-1 | 18099732 | 30 | 915 | 653 | 395 | 304 |
| CV 200-2-2В | 10019671 | CVF 200-2-2В | 18099731 | 37 | 1109 | 653 | 395 | 304 |
| CV 200-2-2А | 10019670 | CVF 200-2-2А | 18099730 | 45 | 1139 | 702 | 450 | 340 |
| CV 200-2-А | 10019669 | CVF 200-2-А | 18099729 | 55 | 1139 | 772 | 490 | 370 |
| CV 200-2 | 10019668 | CVF 200-2 | 18099728 | 55 | 1139 | 772 | 490 | 370 |
| CV 200-3-2В | 10019667 | CVF 200-3-2В | 18099727 | 75 | 1333 | 840 | 550 | 410 |
| CV 200-3-А-В | 10019666 | CVF 200-3-А-В | 18099726 | 75 | 1333 | 840 | 550 | 410 |
| CV 200-3-2А | 10019665 | CVF 200-3-2А | 18099725 | 75 | 1333 | 840 | 550 | 410 |
| CV 200-3-В | 10019664 | CVF 200-3-В | 18099724 | 75 | 1333 | 840 | 550 | 410 |
| CV 200-3-А | 10019663 | CVF 200-3-А | 18099723 | 75 | 1333 | 840 | 550 | 410 |
| CV 200-3 | 10019662 | CVF 200-3 | 18099722 | 90 | 1333 | 890 | 550 | 410 |
| CV 200-4-2В | 10019661 | CVF 200-4-2В | 18099721 | 90 | 1527 | 890 | 550 | 410 |
| CV 200-4-2А | 10019660 | CVF 200-4-2А | 18099720 | 110 | 1527 | 1140 | 645 | 540 |
| CV 200-4-А | 10019659 | CVF 200-4-А | 18099719 | 110 | 1527 | 1140 | 645 | 540 |
| CV 200-4 | 10019658 | CVF 200-4 | 18099718 | 110 | 1527 | 1140 | 645 | 540 |
Листы данных
CVF 200-1-0-HUCV 18099732
222,6 кб
CVF 200-1-A-HUCV 18099733
223 кб
CVF 200-1-B-HUCV 18099734
222,5 кб
CVF 200-2-0-HUCV 18099728
222,6 кб
CVF 200-2-2A-HUCV 18099730
223 кб
CVF 200-2-2B-HUCV 18099731
222,5 кб
CVF 200-2-A-HUCV 18099729
223 кб
CVF 200-3-0-HUCV 18099722
224,5 кб
CVF 200-3-2A-HUCV 18099725
224,9 кб
CVF 200-3-2B-HUCV 18099727
224,5 кб
CVF 200-3-AB-HUCV 18099726
224,9 кб
CVF 200-3-A-HUCV 18099723
224,9 кб
CVF 200-3-B-HUCV 18099724
224,4 кб
CVF 200-4-0-HUCV 18099718
224 кб
CVF 200-4-2A-HUCV 18099720
224,4 кб
CVF 200-4-2B-HUCV 18099721
224 кб
CVF 200-4-A-HUCV 18099719
224,4 кб
