Артикул:
18019874
Модель—CVF 20-1
- CVF 20-1
- CVF 20-10
- CVF 20-12
- CVF 20-14
- CVF 20-16
- CVF 20-17
- CVF 20-2
- CVF 20-3
- CVF 20-4
- CVF 20-5
- CVF 20-6
- CVF 20-7
- CVF 20-8
102 974 ₽/шт
Под заказ
Оправить запрос
Наши менеджеры свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
CVF
Мощность, кВт
1.1
Напряжение, В
380
Номинальный ток, А
2,4
Расход, м3/ч
20
Материал корпуса
Нержавеющая сталь AISI 304
Материал рабочего колеса
Нержавеющая сталь AISI 304
Стандарт подключения
Фланец DIN
Патрубок на стороне всасывания
DN 50
Патрубок на напорной стороне
DN 50
Монтажная длина, мм
300
Температура перекачиваемой жидкости, °С
-20...+120
Максимальная температура окружающей среды, °С
40
Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
Перекачивание:
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение

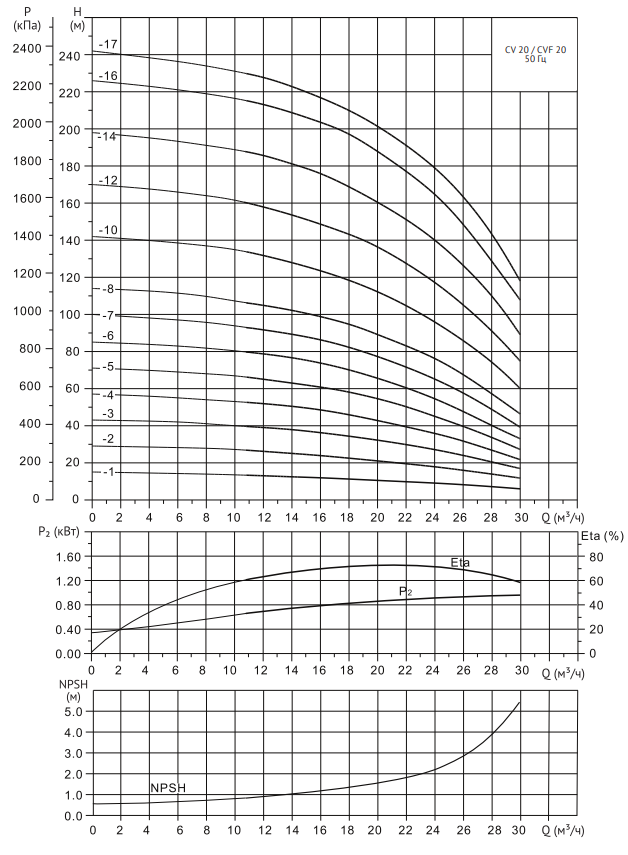

Диаграмма характеристик
Таблица характеристик
| Модель |
Мощность P₂ (кВт) |
Q (м³/ч) | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | 26 | 28 |
| CVF 20-1 | 1,1 |
H (м) |
14 | 13,5 | 13 | 12,5 | 12 | 11,5 | 10,5 | 9 | 8 | 7 |
| CVF 20-2 |
2,2 |
28 | 27 | 26 | 25 | 24 | 22,5 | 21 | 18 | 16 | 14 | |
| CVF 20-3 | 4,0 | 41 | 40 | 39 | 38 | 36 | 34 | 32 | 27 | 24 | 21 | |
| CVF 20-4 |
5,5 |
54 | 53 | 52 | 51 | 50 | 46 | 43 | 36 | 32 | 27 | |
| CVF 20-5 |
5,5 |
68 | 67 | 65 | 63 | 61 | 58 | 55 | 45 | 40 | 33 | |
| CVF 20-6 | 7,5 | 82 | 80 | 78 | 77 | 73 | 70 | 66 | 55 | 48 | 40 | |
| CVF 20-7 |
7,5 |
96 | 94 | 92 | 89 | 86 | 82 | 77 | 65 | 58 | 47 | |
| CVF 20-8 |
11 |
110 | 107 | 104 | 102 | 99 | 95 | 89 | 76 | 67 | 56 | |
| CVF 20-10 |
11 |
137 | 135 | 132 | 127 | 124 | 118 |
112 |
98 | 86 | 73 | |
| CVF 20-12 |
15 |
164 | 162 | 158 | 154 | 149 | 142 |
136 |
118 | 106 | 90 | |
| CVF 20-14 | 15 | 191 | 189 | 186 | 181 | 176 | 169 |
161 |
140 | 126 | 110 | |
| CVF 20-16 |
18,5 |
219 | 217 | 214 | 208 | 203 | 198 |
186 |
164 | 147 | 129 | |
| CVF 20-17 |
18,5 |
234 | 231 | 228 | 223 | 217 | 210 |
202 |
178 | 162 | 142 |

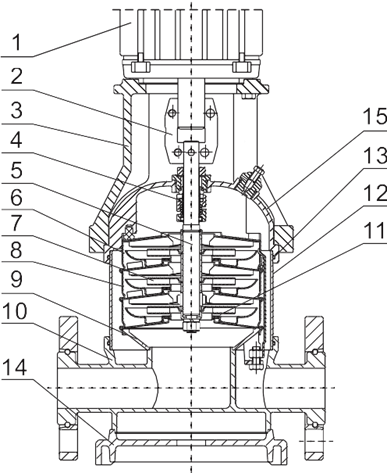

Конструкция и материалы
| № | Описание детали | Материал | EN/DIN | AISI/ASTM |
| 1 | Электродвигатель | |||
| 2 | Муфта вала | |||
| 3 | Головная часть насоса | Чугун | EN-JL 1030 | ASTM 25B |
| 4 | Торцевое уплотнение вала | |||
| 5 | Вал | Нержавеющая сталь | 1.4507 | AISI 420 |
| 6 | Напорный канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| 7 | Рабочее колесо | Нержавеющая сталь | 1.4301 | AISI 304 |
| 8 | Блок рабочих колес | Нержавеющая сталь | 1.4301 | AISI 304 |
| 9 | Всасывающий канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| 10 | Основание | Нержавеющая сталь | 1.4301 | AISI 304 |
| 11 | Щелевое уплотнение | PTFE | ||
| 12 | Цилиндрический кожух | Нержавеющая сталь | 1.4301 | AISI 304 |
| 13 | Уплотнение кожуха | EPDM/FKM | ||
| 14 | Плита-основание | Чугун | EN-JL 1030 | ASTM 25B |
| 15 | Крышка головной части | Нержавеющая сталь | 1.4301 | AISI 304 |

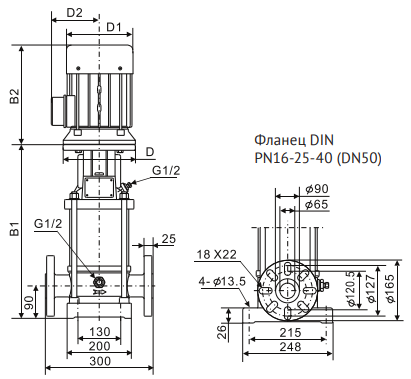

Габаритный чертеж
Размеры и масса
| Модель | Размер, мм | Масса, кг | |||||
| B1 | B2 | B1+B2 | D | D1 | D2 | ||
| CVF 20-1 | 353 | 241 | 594 | - | 154 | 111 | 45 |
| CVF 20-2 | 406 | 275/293 | 681/699 | - | 177 | 116 | 50 |
| CVF 20-3 | 471 | 305 | 776 | 300 | 197 | 148 | 60 |
| CVF 20-4 | 537 |
305 |
842 | 300 | 197 | 148 | 85 |
| CVF 20-5 | 582 |
390 |
972 | 300 | 275 | 210 | 88 |
| CVF 20-6 | 627 |
390 |
1017 | 300 | 275 |
210 |
92 |
| CVF 20-7 | 672 |
390 |
1062 | 300 | 275 |
210 |
95 |
| CVF 20-8 | 737 | 505 | 1242 | 350 | 330 |
255 |
135 |
| CVF 20-10 | 827 |
505 |
1332 | 350 |
330 |
255 |
141 |
| CVF 20-12 | 917 |
505 |
1422 | 350 |
330 |
255 |
148 |
| CVF 20-14 | 1007 |
505 |
1512 | 350 |
330 |
255 |
153 |
| CVF 20-16 | 1097 |
560 |
1657 | 350 | 330 | 255 | 173 |
| CVF 20-17 | 1142 | 560 | 1702 | 350 |
330 |
255 | 176 |
