Артикул:
18019904
Модель—CVF 10-1
- CVF 10-1
- CVF 10-10
- CVF 10-12
- CVF 10-14
- CVF 10-16
- CVF 10-18
- CVF 10-2
- CVF 10-20
- CVF 10-22
- CVF 10-3
- CVF 10-4
- CVF 10-5
- CVF 10-6
- CVF 10-7
- CVF 10-8
- CVF 10-9
88 833 ₽/шт
Под заказ
Оправить запрос
Наши менеджеры свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
CVF
Мощность, кВт
0.37
Напряжение, В
380
Номинальный ток, А
0,9
Расход, м3/ч
10
Материал корпуса
Нержавеющая сталь AISI 304
Материал рабочего колеса
Нержавеющая сталь AISI 304
Стандарт подключения
Фланец DIN
Патрубок на стороне всасывания
DN 40
Патрубок на напорной стороне
DN 40
Монтажная длина, мм
280
Температура перекачиваемой жидкости, °С
-20...+120
Максимальная температура окружающей среды, °С
40
Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
● Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
● Промышленность
Повышение давления:- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
● Водоочистка плавательных бассейнов
● Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение

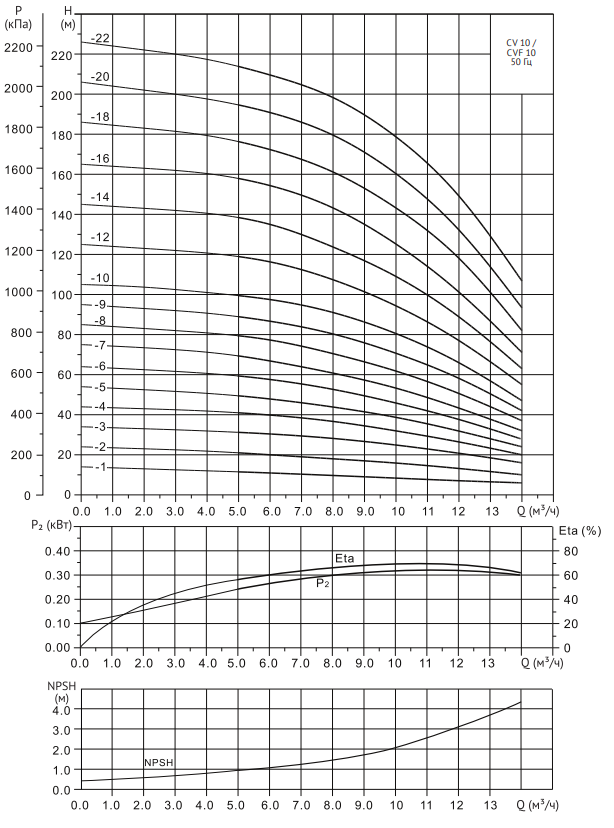

Диаграмма характеристик
Таблица характеристик
| Модель |
Мощность P₂ (кВт) | Q (м³/ч) | 2,0 | 4,0 | 6,0 | 8,0 | 10 | 12 | 14 |
| CVF 10-1 | 0,37 |
H (м) | 13 | 12 | 11 | 9,5 | 8,5 | 7 | 6 |
| CVF 10-2 |
0,75 | 23 | 22 | 20 | 18 | 16 | 13 | 10 | |
| CVF 10-3 | 1,1 | 33 | 32 | 31 | 28 | 25 | 21 | 16 | |
| CVF 10-4 |
1,5 | 43 | 42 | 40 | 37 | 32 | 27 | 20 | |
| CVF 10-5 |
2,2 | 53 | 51 | 48 | 44 | 39 | 32 | 24 | |
| CVF 10-6 |
2,2 | 62 | 61 | 58 | 53 | 46 | 38 | 28 | |
| CVF 10-7 |
3,0 | 73 | 72 | 67 | 61 | 54 | 43 | 32 | |
| CVF 10-8 |
3,0 | 83 | 81 | 78 | 71 | 62 | 51 | 37 | |
| CVF 10-9 |
3,0 | 93 | 91 | 87 | 81 | 71 | 59 |
42 | |
| CVF 10-10 |
4,0 | 104 | 101 | 98 | 91 | 81 | 67 |
47 | |
| CVF 10-12 | 4,0 | 123 | 121 | 117 | 108 | 95 | 78 |
55 | |
| CVF 10-14 |
5,5 | 143 | 141 | 136 | 124 | 110 | 90 |
63 | |
| CVF 10-16 |
5,5 | 163 | 161 | 154 | 143 | 125 | 102 |
71 | |
| CVF 10-18 |
7,5 | 183 | 179 | 173 | 161 | 144 | 118 |
82 | |
| CVF 10-20 |
7,5 | 202 | 198 | 191 | 180 | 160 | 133 | 93 | |
| CVF 10-22 |
7,5 | 222 | 217 | 209 | 198 | 178 | 149 | 106 |
Конструкция и материалы
| № | Описание детали | Материал | EN/DIN | AISI/ASTM |
| 1 | Электродвигатель | |||
| 2 |
Листы данных
CVF 10-1-0-HQCV 18019904
177 кб
CVF 10-2-0-HQCV 18019903
177 кб
CVF 10-3-0-HQCV 18019902
177,9 кб
CVF 10-4-0-HQCV 18019901
177,5 кб
CVF 10-5-0-HQCV 18019900
178,6 кб
CVF 10-6-0-HQCV 18019899
178,6 кб
CVF 10-7-0-HQCV 18019898
178 кб
CVF 10-8-0-HQCV 18019897
178,7 кб
CVF 10-9-0-HQCV 18019896
178,8 кб
CVF 10-10-0-HQCV 18019895
177 кб
CVF 10-12-0-HQCV 18019894
177 кб
CVF 10-14-0-HQCV 18019893
178,4 кб
CVF 10-16-0-HQCV 18019892
178,6 кб
CVF 10-18-0-HQCV 18019891
178,7 кб
CVF 10-20-0-HQCV 18019890
177 кб
CVF 10-22-0-HQCV 18019889
177 кб
