CV 90-1-1 () — официальный дилер | Арт. 10019776

Контактная информация

г. Барнаул, ул. Горького 29

nasos@nasosynsk.ru

CV 90-1-1

Вертикальные многоступенчатые насосы CV 90

В избранное

Артикул: 10019776

Модель—CV 90-1-1

CV 90-1
CV 90-1-1
CV 90-2
CV 90-2-2
CV 90-3
CV 90-3-2
CV 90-4
CV 90-4-2
CV 90-5
CV 90-5-2
CV 90-6
CV 90-6-2

157 100 ₽/шт

Под заказ

Оправить запрос

Наши менеджеры свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Серия

Мощность, кВт

5.5

Напряжение, В

380

Номинальный ток, А

10,6

Максимальный напор, м

Расход, м3/ч

Материал корпуса

Чугун ASTN 25B

Материал рабочего колеса

Нержавеющая сталь AISI 304

Стандарт подключения

Фланец DIN

Патрубок на стороне всасывания

DN 100

Патрубок на напорной стороне

DN 100

Монтажная длина, мм

380

Масса, кг

120

Максимальное рабочее давление, бар

Температура перекачиваемой жидкости, °С

-20...+120

Максимальная температура окружающей среды, °С

+40

Область применения

Водоснабжение/повышение давления

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

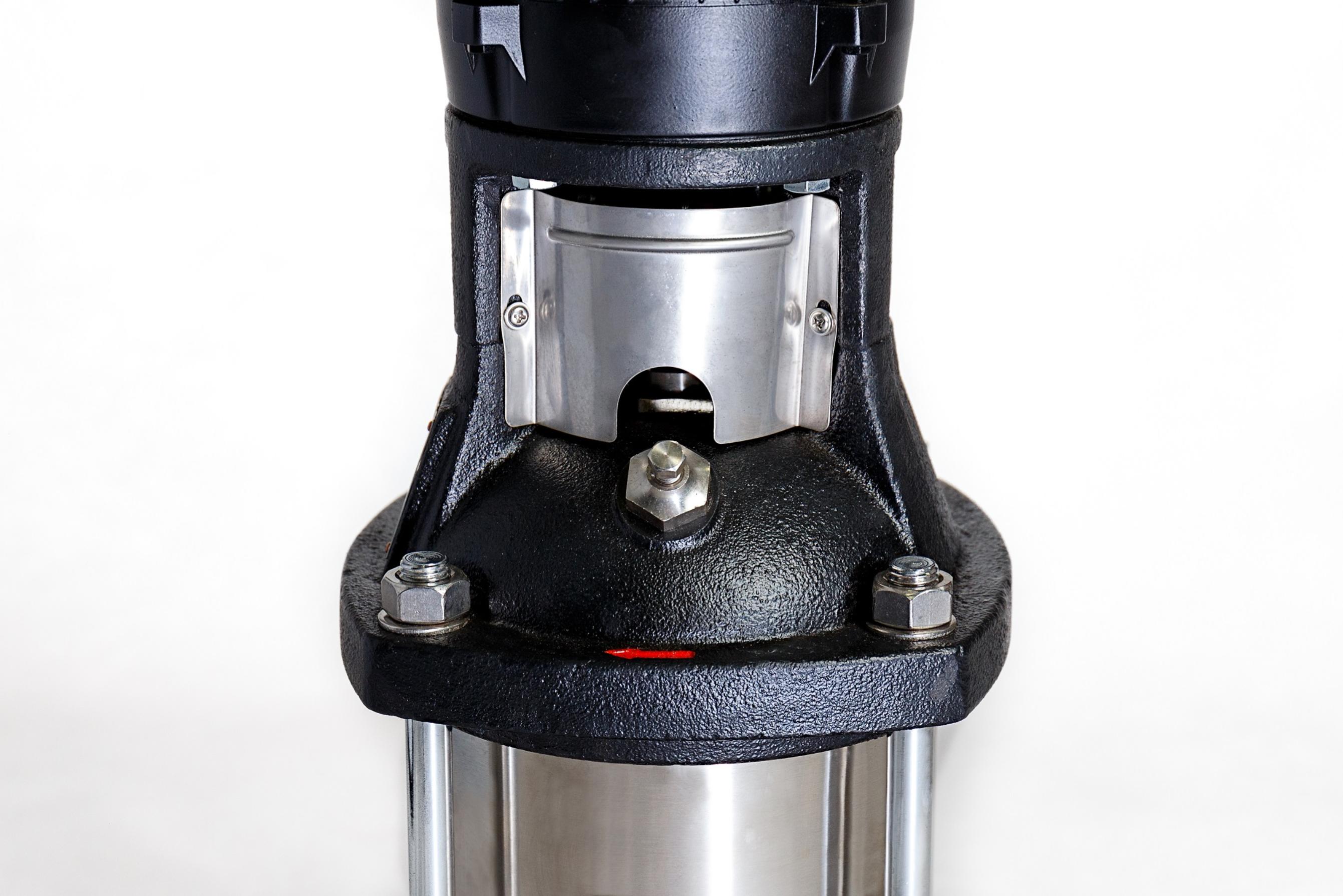

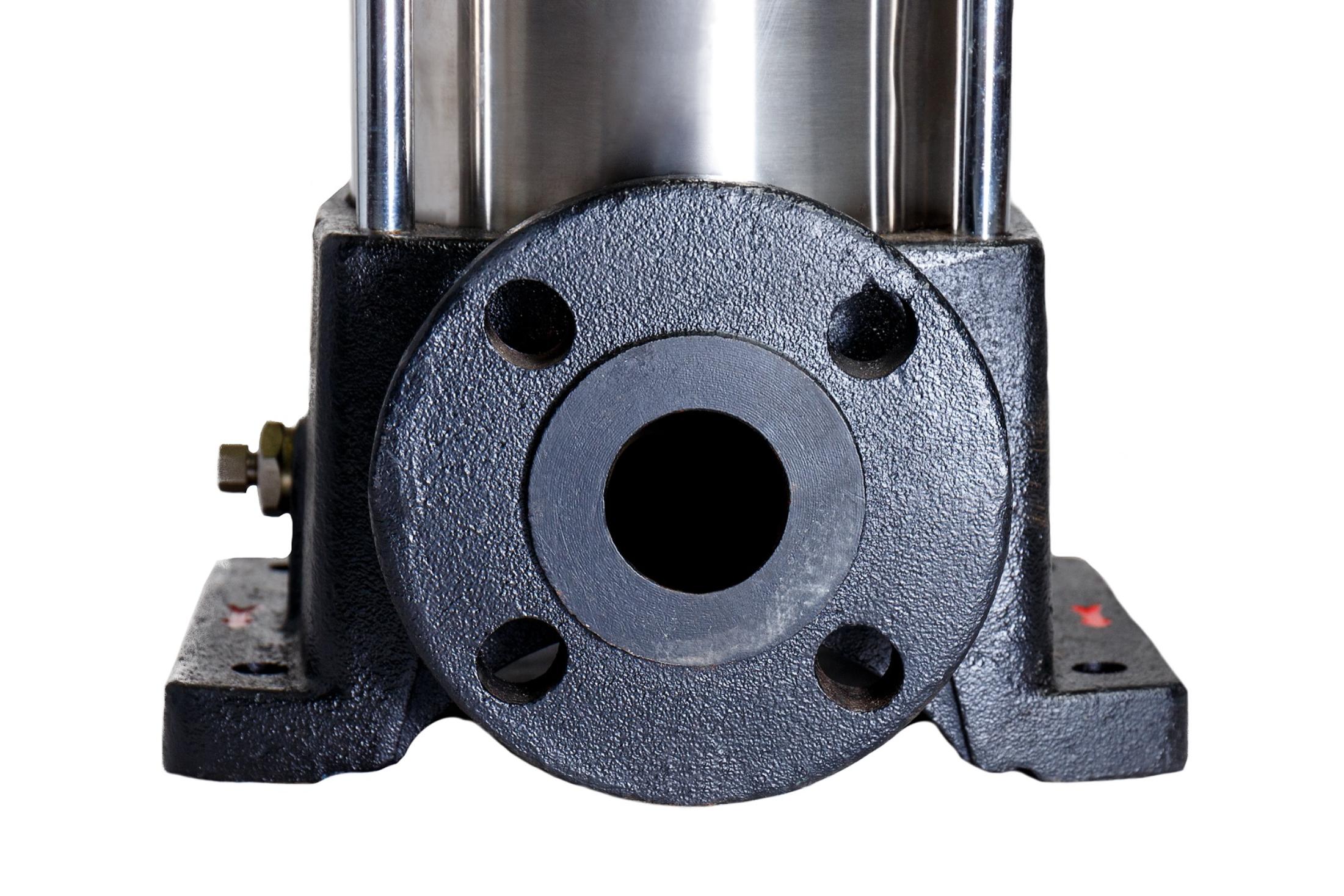

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

Водоснабжение

Фильтрация и перекачивание воды для станций водоснабжения
Распределение воды из гидроузла
Повышение давления в магистральных трубопроводах
Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
Повышение давления в промышленных установках

Промышленность

Повышение давления:

в системах водоснабжения для технологических целей
в моечных установках и системах очистки
на автомойках
в системах пожаротушения

Перекачивание жидкости:

в системах охлаждения и кондиционирования воздуха
в системах питания котлов и удаления конденсата
в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
в рыбоводстве

Перекачивание:

растворов масел и спиртов
гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

Гидромелиорация полей (орошение)
Дождевальные установки
Капельное орошение

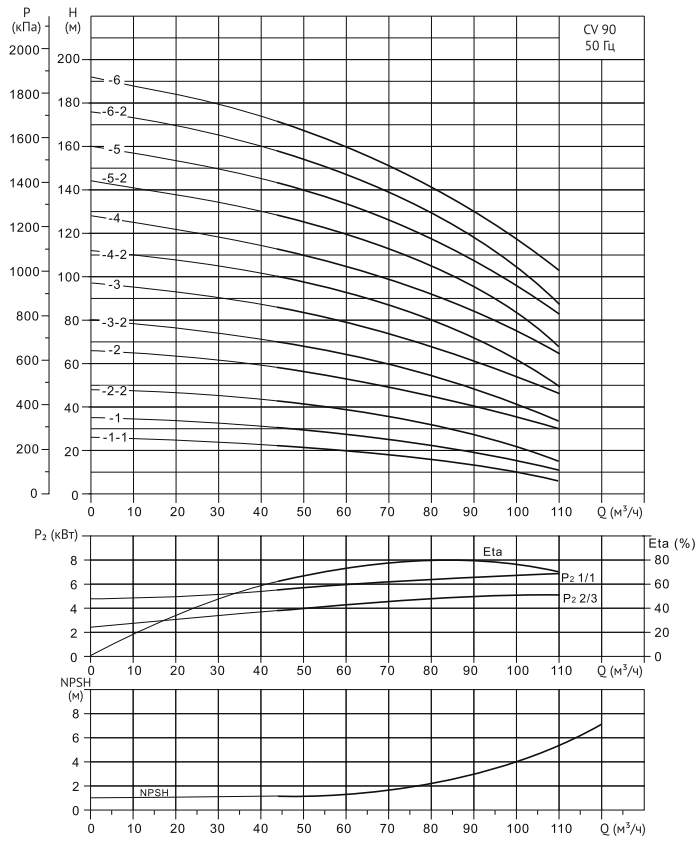

Диаграмма характеристик

Таблица характеристик

Модель	Мощность P₂ (кВт)	Q (м³/ч)	50	60	70	80	85	90	100	110
CV 90-1-1	8,5	H (м)	22	20	18	16	15	13	10	6
CV 90-1	7,5		30	27	25	23	21	19	15	11
CV 90-2-2	11		41	39	36	32	30	28	22	15
CV 90-2	15		56	53	49	45	43	40	35	30
CV 90-3-2	18,5		68	65	60	55	52	49	41	33
CV 90-3	22		83	79	73	67	64	61	54	47
CV 90-4-2	30		98	93	87	80	76	72	62	50
CV 90-4	30		110	105	100	92	88	84	75	65
CV 90-5-2	37		126	120	113	105	100	95	83	68
CV 90-5	37		140	133	126	117	113	107	95	83
CV 90-6-2	45		155	148	139	129	124	118	104	87
CV 90-6	45		168	160	151	141	135	130	117	103

Конструкция и материалы

№	Описание детали	Материал	EN/DIN	AISI/ASTM
1	Электродвигатель
2	Муфта вала
3	Головная часть насоса	Чугун	EN-JL 1030	ASTM 25B
4	Торцевое уплотнение вала
5	Вал	Нержавеющая сталь	1.4507	AISI 420
6	Напорный канал	Нержавеющая сталь	1.4301	AISI 304
7	Рабочее колесо	Нержавеющая сталь	1.4301	AISI 304
8	Блок рабочих колес	Нержавеющая сталь	1.4301	AISI 304
9	Всасывающий канал	Нержавеющая сталь	1.4301	AISI 304
10	Основание	Чугун	EN-JL 1030	ASTM 25B
11	Щелевое уплотнение	PTFE
12	Цилиндрический кожух	Нержавеющая сталь	1.4301	AISI 304
13	Уплотнение кожуха	EPDM/FKM
14	Крышка головной части	Чугун	EN-JL 1030	ASTM 25B

Габаритный чертеж

Размеры и масса

Модель	Размер, мм						Масса, кг
Модель	B1	B2	B1+B2	D	D1	D2	Масса, кг
CV 90-1-1	571	430	1001	300	260	208	120
CV 90-1	571	430	1001	300	260	208	122
CV 90-2-2	773	490	1263	350	330	255	165
CV 90-2	773	490	1263	350	330	255	198
CV 90-3-2	865	550	1415	350	330	255	212
CV 90-3	865	590	1455	350	360	285	265
CV 90-4-2	957	660	1617	400	420	310	348
CV 90-4	957	660	1617	400	420	310	348
CV 90-5-2	1049	660	1709	400	420	310	375
CV 90-5	1049	660	1709	400	420	310	375
CV 90-6-2	1141	700	1841	450	470	345	438
CV 90-6	1141	700	1841	450	470	345	438

Каталог CV 11.03.2026 3,8 мб

Паспорт, инструкция по монтажу эксплуатации CV_CVF 2,9 мб

Листы данных

CV 90-1-0-HQCV 10019775 194,9 кб

CV 90-1-1-HQCV 10019776 194,8 кб

CV 90-2-0-HQCV 10019773 194,9 кб

CV 90-2-2-HQCV 10019774 194,8 кб

CV 90-3-0-HQCV 10019771 196,6 кб

CV 90-3-2-HQCV 10019772 196,6 кб

CV 90-4-0-HQCV 10019769 196,1 кб

CV 90-4-2-HQCV 10019770 196,1 кб

CV 90-5-0-HQCV 10019767 196,4 кб

CV 90-5-2-HQCV 10019768 196,4 кб

CV 90-6-0-HQCV 10019765 196,2 кб

CV 90-6-2-HQCV 10019766 196,3 кб
