CV 64-1-1 () — официальный дилер | Арт. 10019798

Контактная информация

г. Барнаул, ул. Горького 29

nasos@nasosynsk.ru

CV 64-1-1

Вертикальные многоступенчатые насосы CV 64

В избранное

Артикул: 10019798

Модель—CV 64-1-1

CV 64-1
CV 64-1-1
CV 64-2
CV 64-2-1
CV 64-2-2
CV 64-3
CV 64-3-1
CV 64-3-2
CV 64-4
CV 64-4-1
CV 64-4-2
CV 64-5
CV 64-5-1
CV 64-5-2
CV 64-6
CV 64-6-1
CV 64-6-2
CV 64-7
CV 64-7-1
CV 64-7-2
CV 64-8-1
CV 64-8-2

132 404 ₽/шт

Под заказ

Оправить запрос

Наши менеджеры свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Серия

Мощность, кВт

Напряжение, В

380

Номинальный ток, А

7.8

Максимальный напор, м

Расход, м3/ч

Материал корпуса

Чугун ASTN 25B

Материал рабочего колеса

Нержавеющая сталь AISI 304

Стандарт подключения

Фланец DIN

Патрубок на стороне всасывания

DN 100

Патрубок на напорной стороне

DN 100

Монтажная длина, мм

365

Масса, кг

105

Максимальное рабочее давление, бар

Температура перекачиваемой жидкости, °С

-20...+120

Максимальная температура окружающей среды, °С

+40

Область применения

Водоснабжение/повышение давления

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

Водоснабжение

Фильтрация и перекачивание воды для станций водоснабжения
Распределение воды из гидроузла
Повышение давления в магистральных трубопроводах
Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
Повышение давления в промышленных установках

Промышленность

Повышение давления:

в системах водоснабжения для технологических целей
в моечных установках и системах очистки
на автомойках
в системах пожаротушения

Перекачивание жидкости:

в системах охлаждения и кондиционирования воздуха
в системах питания котлов и удаления конденсата
в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
в рыбоводстве

Перекачивание:

растворов масел и спиртов
гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

Гидромелиорация полей (орошение)
Дождевальные установки
Капельное орошение

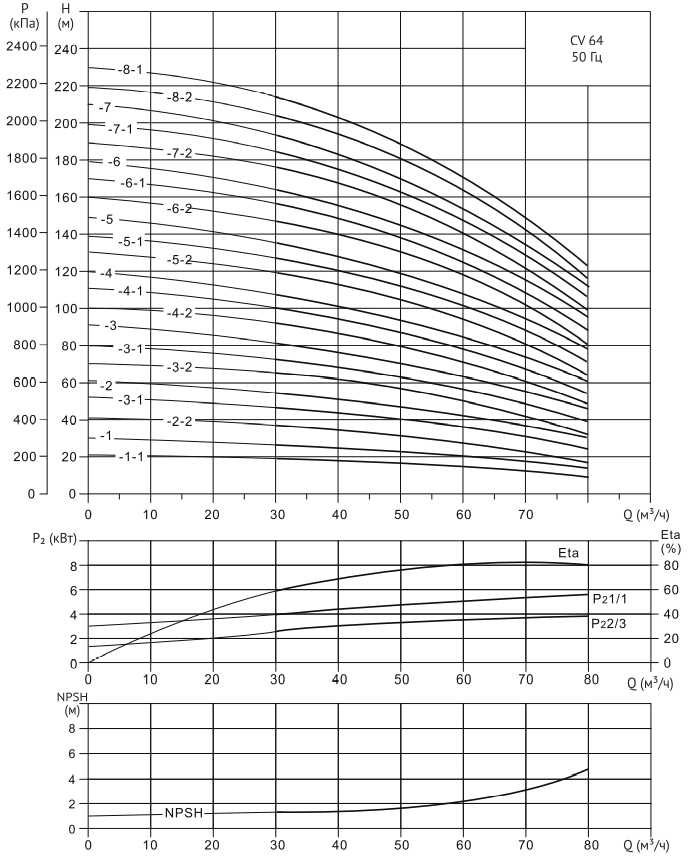

Диаграмма характеристик

Таблица характеристик

Модель	Мощность P₂ (кВт)	Q (м³/ч)	30	40	50	60	64	70	80
CV 64-1-1	4,0	H (м)	19	18	16	14	13	11,5	9
CV 64-1	5,5		27	25	23	20	19	17	14
CV 64-2-2	7,5		37	35	32	28	26	23	17
CV 64-2-1	11		47	44	40	36	34	30	24
CV 64-2	11		55	51	47	42	40	37	30
CV 64-3-2	15		66	62	56	50	46	41	32
CV 64-3-1	15		73	69	63	56	53	48	39
CV 64-3	18,5		81	76	70	64	60	55	46
CV 64-4-2	18,5		92	87	80	71	66	60	49
CV 64-4-1	22		100	94	87	78	73	67	54
CV 64-4	22		107	101	94	85	80	74	61
CV 64-5-2	30		119	113	105	95	89	80	64
CV 64-5-1	30		128	121	112	102	96	87	71
CV 64-5	30		136	129	119	109	103	94	78
CV 64-6-2	30		147	140	130	118	112	101	81
CV 64-6-1	37		157	149	138	125	118	108	88
CV 64-6	37		164	156	145	132	125	115	95
CV 64-7-2	37		176	167	156	140	133	121	99
CV 64-7-1	37		185	176	163	147	140	128	106
CV 64-7	45		193	183	170	155	147	135	112
CV 64-8-2	45		204	194	181	164	155	142	116
CV 64-8-1	45		214	203	189	170	162	149	123

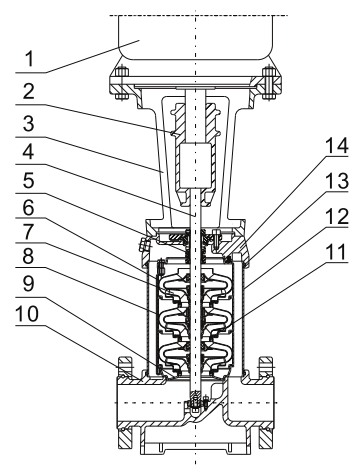

Конструкция и материалы

№	Описание детали	Материал	EN/DIN	AISI/ASTM
1	Электродвигатель
2	Муфта вала
3	Головная часть насоса	Чугун	EN-JL 1030	ASTM 25B
4	Торцевое уплотнение вала
5	Вал	Нержавеющая сталь	1.4507	AISI 420
6	Напорный канал	Нержавеющая сталь	1.4301	AISI 304
7	Рабочее колесо	Нержавеющая сталь	1.4301	AISI 304
8	Блок рабочих колес	Нержавеющая сталь	1.4301	AISI 304
9	Всасывающий канал	Нержавеющая сталь	1.4301	AISI 304
10	Основание	Чугун	EN-JL 1030	ASTM 25B
11	Щелевое уплотнение	PTFE
12	Цилиндрический кожух	Нержавеющая сталь	1.4301	AISI 304
13	Уплотнение кожуха	EPDM/FKM
14	Крышка головной части	Чугун	EN-JL 1030	ASTM 25B

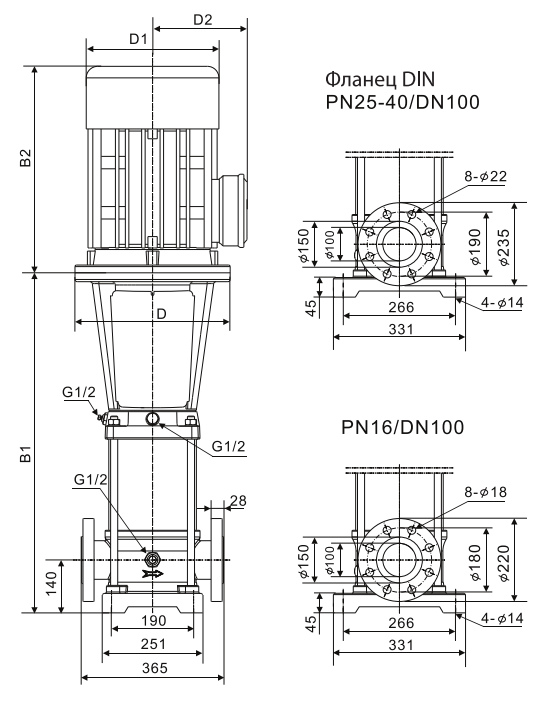

Габаритный чертеж

Размеры и масса

Модель	Размер, мм						Масса, кг
Модель	B1	B2	B1+B2	D	D1	D2	Масса, кг
CV 64-1-1	561	335	896	-	230	188	105
CV 64-1	561	430	991	300	260	208	110
CV 64-2-2	644	430	1074	300	260	208	120
CV 64-2-1	754	490	1244	350	330	255	155
CV 64-2	754	490	1244	350	330	255	155
CV 64-3-2	836	490	1326	350	330	255	195
CV 64-3-1	836	490	1326	350	330	255	195
CV 64-3	836	550	1386	350	330	255	205
CV 64-4-2	919	550	1469	350	330	255	208
CV 64-4-1	919	590	1509	350	360	255	260
CV 64-4	919	590	1509	350	360	285	260
CV 64-5-2	1001	660	1661	400	420	310	345
CV 64-5-1	1001	660	1661	400	420	310	345
CV 64-5	1001	660	1661	400	420	310	345
CV 64-6-2	1084	660	1744	400	420	310	350
CV 64-6-1	1084	660	1744	400	420	310	370
CV 64-6	1084	660	1744	400	420	310	370
CV 64-7-2	1166	660	1826	400	420	310	375
CV 64-7-1	1166	660	1826	400	420	310	375
CV 64-7	1166	700	1866	450	420	310	435
CV 64-8-2	1248	700	1948	450	470	345	440
CV 64-8-1	1248	700	1948	450	470	345	440

Каталог CV 11.03.2026 3,8 мб

Паспорт, инструкция по монтажу эксплуатации CV_CVF 2,9 мб

Листы данных

CV 64-1-0-HQCV 10019797 196,1 кб

CV 64-1-1-HQCV 10019798 194,9 кб

CV 64-2-0-HQCV 10019794 196 кб

CV 64-2-1-HQCV 10019795 195 кб

CV 64-2-2-HQCV 10019796 195 кб

CV 64-3-0-HQCV 10019791 197,9 кб

CV 64-3-1-HQCV 10019792 196,7 кб

CV 64-3-2-HQCV 10019793 196,7 кб

CV 64-4-0-HQCV 10019788 196,1 кб

CV 64-4-1-HQCV 10019789 195 кб

CV 64-4-2-HQCV 10019790 194,9 кб

CV 64-5-0-HQCV 10019785 197,5 кб

CV 64-5-1-HQCV 10019786 196,4 кб

CV 64-5-2-HQCV 10019787 196,4 кб

CV 64-6-0-HQCV 10019782 196,1 кб

CV 64-6-1-HQCV 10019783 195 кб

CV 64-6-2-HQCV 10019784 195 кб

CV 64-7-0-HQCV 10019779 196,9 кб

CV 64-7-1-HQCV 10019780 195,8 кб

CV 64-7-2-HQCV 10019781 195,9 кб

CV 64-8-1-HQCV 10019777 196,5 кб

CV 64-8-2-HQCV 10019778 196,5 кб
