Артикул:
25019873
Модель—CV 4-2
- CV 4-10
- CV 4-12
- CV 4-14
- CV 4-16
- CV 4-18
- CV 4-19
- CV 4-2
- CV 4-22
- CV 4-3
- CV 4-4
- CV 4-5
- CV 4-6
- CV 4-7
- CV 4-8
42 156 ₽/шт
Под заказ
Оправить запрос
Наши менеджеры свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
CV
Мощность, кВт
0.37
Напряжение, В
380
Номинальный ток, А
0.9
Максимальный напор, м
22
Расход, м3/ч
4
Материал корпуса
Чугун ASTN 25B
Материал рабочего колеса
Нержавеющая сталь AISI 304
Стандарт подключения
Фланец DIN
Патрубок на стороне всасывания
DN 32
Патрубок на напорной стороне
DN 32
Монтажная длина, мм
250
Масса, кг
25
Максимальное рабочее давление, бар
25
Температура перекачиваемой жидкости, °С
-20...+120
Максимальная температура окружающей среды, °С
+40
Область применения
Водоснабжение/повышение давления
Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
| Водоснабжение | |
| Фильтрация и перекачивание воды для станций водоснабжения | • |
| Распределение воды из гидроузла | • |
| Повышение давления в магистральных трубопроводах | • |
| Повышение давления в высотных зданиях, гостиничных комплексах и т. п. | • |
| Повышение давления в промышленных установках | • |
| Промышленность | |
| Повышение давления: |
|
| - в системах водоснабжения для технологических целей | • |
| - в моечных установках и системах очистки | • |
| - на автомойках | • |
| - в системах пожаротушения | • |
| Перекачивание жидкости: |
|
| - в системах охлаждения и кондиционирования воздуха | • |
| - в системах питания котлов и удаления конденсата | • |
| - в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости) | • |
| - в рыбоводстве | • |
| Перекачивание: | |
| - растворов масел и спиртов | • |
| - гликолей и охлаждающих жидкостей | • |
|
Водоподготовка
|
|
| Системы сверхтонкой фильтрации | ◦ |
| Системы обратного осмоса | ◦ |
| Системы умягчения, деминерализации, деионизации | ◦ |
| Системы дистилляции | ◦ |
| Сепараторы |
◦
|
| Плавательные бассейны | • |
| Ирригация | |
| Гидромелиорация полей (орошение) | • |
| Дождевальные установки | • |
| Капельное орошение | • |
• Рекомендуемое применение
◦ Возможное применение
Конструкция и материалы
| № | Описание детали | Материал | EN/DIN | AISI/ASTM |
| 1 | Электродвигатель | |||
| 2 | Головная часть насоса | Чугун | EN-JL 1030 | ASTM 25B |
| 3 | Муфта вала | |||
| 4 | Щит защитный | Нержавеющая сталь | 1.4301 | AISI 304 |
| 5 | Торцевое уплотнение вала | |||
| 6 | Крышка головной части | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 7 | Напорный канал | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 8 | Щелевое уплотнение | PTFE | ||
| 9 | Камера рабочего колеса | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 10 | Всасывающий канал | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 11 | Вал | Нержавеющая сталь | AISI 420 | |
| 12 | Рабочее колесо | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 13 | Цилиндрический кожух | Нержавеющая сталь |
1.4301 |
AISI 304 |
| 14 | Уплотнение кожуха | EPDM/FKM | ||
| 15 | Основание | Чугун | EN-JL 1030 | ASTM 25B |
Габаритный чертеж
Технические характеристики CV 4 (IE3)
| Наименование | Артикул | Мощность | Размеры | Масса | |||
| B1 | B2 | D1 | D2 | ||||
| CV 4-2-0 (IE3) | 25019873 | 0,37 | 254 | 207 | 134 | 112 | 25 |
| CV 4-3-0 (IE3) | 25019872 | 0,55 | 272 | 207 | 134 | 112 | 25 |
| CV 4-4-0 (IE3) | 25019871 | 0,75 | 290 | 207 | 134 | 112 | 26 |
| CV 4-5-0 (IE3) | 25019870 | 1,1 | 318 | 240 | 150 | 118 | 26 |
| CV 4-6-0 (IE3) | 25019869 | 1,1 | 336 | 240 | 150 | 118 | 28 |
| CV 4-7-0 (IE3) | 25019868 | 1,5 | 354 | 240 | 150 | 118 | 33 |
| CV 4-8-0 (IE3) | 25019867 | 1,5 | 372 | 240 | 150 | 118 | 33 |
| CV 4-10-0 (IE3) | 25019866 | 2,2 | 418 | 280 | 168 | 127 | 35 |
| CV 4-12-0 (IE3) | 25019865 | 2,2 | 545 | 280 | 168 | 127 | 35 |
| CV 4-14-0 (IE3) | 25019864 | 3 | 490 | 300 | 168 | 127 | 38 |
| CV 4-16-0 (IE3) | 25019863 | 3 | 526 | 300 | 168 | 127 | 38 |
| CV 4-18-0 (IE3) | 25019862 | 4 | 572 | 323 | 200 | 146 | 42 |
| CV 4-19-0 (IE3) | 25019861 | 4 | 590 | 323 | 200 | 146 | 48 |
| CV 4-22-0 (IE3) | 25019860 | 4 | 644 | 323 | 200 | 146 | 53 |

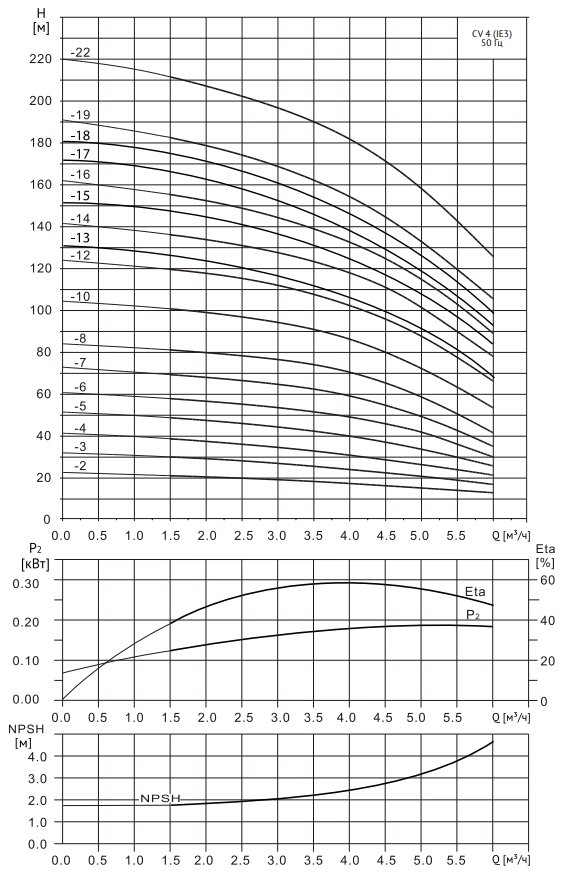

Диаграммы характеристик CV 4 (IE3)
Листы данных
CV 4-2-0 (IE3) 25019873
167,1 кб
CV 4-3-0 (IE3) 25019872
167,1 кб
CV 4-4-0 (IE3) 25019871
167,2 кб
CV 4-5-0 (IE3) 25019870
168,6 кб
CV 4-6-0 (IE3) 25019869
168,6 кб
CV 4-7-0 (IE3) 25019868
168 кб
CV 4-8-0 (IE3) 25019867
168,8 кб
CV 4-10-0 (IE3) 25019866
167,1 кб
CV 4-12-0 (IE3) 25019865
167,1 кб
CV 4-14-0 (IE3) 25019864
167,1 кб
CV 4-16-0 (IE3) 25019863
168,6 кб
CV 4-18-0 (IE3) 25019862
168,8 кб
CV 4-19-0 (IE3) 25019861
168,8 кб
CV 4-22-0 (IE3) 25019860
167,1 кб
