CV 32-1-1 () — официальный дилер | Арт. 10019851

Контактная информация

г. Барнаул, ул. Горького 29

nasos@nasosynsk.ru

CV 32-1-1

Вертикальные многоступенчатые насосы CV 32

В избранное

Артикул: 10019851

Модель—CV 32-1-1

CV 32-1
CV 32-1-1
CV 32-10
CV 32-10-2
CV 32-11
CV 32-11-2
CV 32-12
CV 32-12-2
CV 32-13
CV 32-13-2
CV 32-14
CV 32-14-2
CV 32-2
CV 32-2-2
CV 32-3
CV 32-3-2
CV 32-4
CV 32-4-2
CV 32-5
CV 32-5-2
CV 32-6
CV 32-6-2
CV 32-7
CV 32-7-2
CV 32-8
CV 32-8-2
CV 32-9
CV 32-9-2

96 941 ₽/шт

Под заказ

Оправить запрос

Наши менеджеры свяжутся с вами и уточнят условия заказа

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Серия

Мощность, кВт

1.5

Напряжение, В

380

Номинальный ток, А

3.3

Максимальный напор, м

Расход, м3/ч

Материал корпуса

Чугун ASTN 25B

Материал рабочего колеса

Нержавеющая сталь AISI 304

Стандарт подключения

Фланец DIN

Патрубок на стороне всасывания

DN 65

Патрубок на напорной стороне

DN 65

Монтажная длина, мм

320

Масса, кг

Максимальное рабочее давление, бар

Температура перекачиваемой жидкости, °С

-20...+120

Максимальная температура окружающей среды, °С

+40

Область применения

Водоснабжение/повышение давления

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

Водоснабжение

Фильтрация и перекачивание воды для станций водоснабжения
Распределение воды из гидроузла
Повышение давления в магистральных трубопроводах
Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
Повышение давления в промышленных установках

Промышленность

Повышение давления:

в системах водоснабжения для технологических целей
в моечных установках и системах очистки
на автомойках
в системах пожаротушения

Перекачивание жидкости:

в системах охлаждения и кондиционирования воздуха
в системах питания котлов и удаления конденсата
в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
в рыбоводстве

Перекачивание:

растворов масел и спиртов
гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

Гидромелиорация полей (орошение)
Дождевальные установки
Капельное орошение

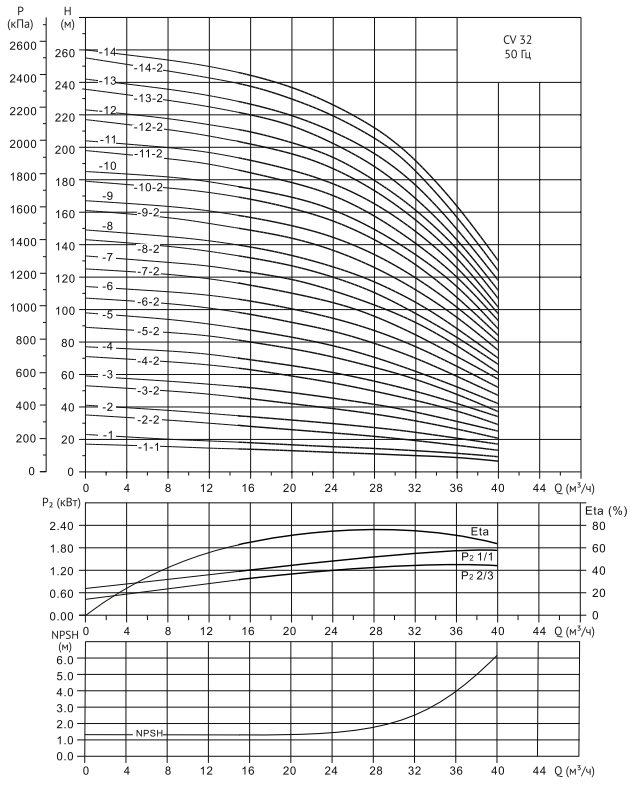

Диаграмма характеристик

Таблица характеристик

Модель	Мощность P₂ (кВт)	Q (м³/ч)	12	16	20	24	28	30	32	36	40
CV 32-1-1	1,5	H (м)	14,5	14	13	12	11	10,5	10	9	7
CV 32-1	2,2		19	18	16,5	15,5	14,5	14	13	11,5	9,5
CV 32-2-2	3,0		30	28	26	24	22	21	19	16	14
CV 32-2	4,0		36	34	32	30	27	26	24	21	17
CV 32-3-2	4,0		48	45	42	39	36	34	32	27	21
CV 32-3	5,5		54	52	49	46	42	39	37	31	25
CV 32-4-2	7,5		66	63	59	55	50	47	44	38	29
CV 32-4	7,5		72	69	66	62	56	53	50	42	34
CV 32-5-2	11		84	80	76	71	64	61	57	48	37
CV 32-5	11		91	87	83	78	71	66	62	53	42
CV 32-6-2	11		101	97	92	87	79	75	70	59	47
CV 32-6	11		109	105	101	95	87	83	77	65	52
CV 32-7-2	15		119	115	110	105	96	90	84	71	57
CV 32-7	15		127	123	118	112	103	97	91	78	61
CV 32-8-2	15		136	132	127	120	110	104	97	82	66
CV 32-8	15		143	139	134	126	117	111	104	88	70
CV 32-9-2	18,5		153	149	144	137	126	119	112	95	75
CV 32-9	18,5		161	157	152	145	134	126	119	102	80
CV 32-10-2	18,5		172	168	162	154	143	135	127	108	84
CV 32-10	18,5		179	174	169	162	149	142	134	114	88
CV 32-11-2	22		189	184	178	169	158	149	141	120	93
CV 32-11	22		197	192	186	178	165	157	148	126	97
CV 32-12-2	22		207	202	196	186	174	165	155	132	102
CV 32-12	22		214	210	203	196	180	171	161	137	107
CV 32-13-2	30		225	220	213	203	188	179	169	143	112
CV 32-13	30		232	227	220	213	197	187	117	150	118
CV 32-14-2	30		243	238	230	220	206	197	185	156	124
CV 32-14	30		250	245	237	227	212	203	192	163	130

Конструкция и материалы

№	Описание детали	Материал	EN/DIN	AISI/ASTM
1	Электродвигатель
2	Муфта вала
3	Головная часть насоса	Чугун	EN-JL 1030	ASTM 25B
4	Торцевое уплотнение вала
5	Вал	Нержавеющая сталь	1.4507	AISI 420
6	Напорный канал	Нержавеющая сталь	1.4301	AISI 304
7	Рабочее колесо	Нержавеющая сталь	1.4301	AISI 304
8	Блок рабочих колес	Нержавеющая сталь	1.4301	AISI 304
9	Всасывающий канал	Нержавеющая сталь	1.4301	AISI 304
10	Основание	Чугун	EN-JL 1030	ASTM 25B
11	Щелевое уплотнение	PTFE
12	Цилиндрический кожух	Нержавеющая сталь	1.4301	AISI 304
13	Уплотнение кожуха	EPDM/FKM

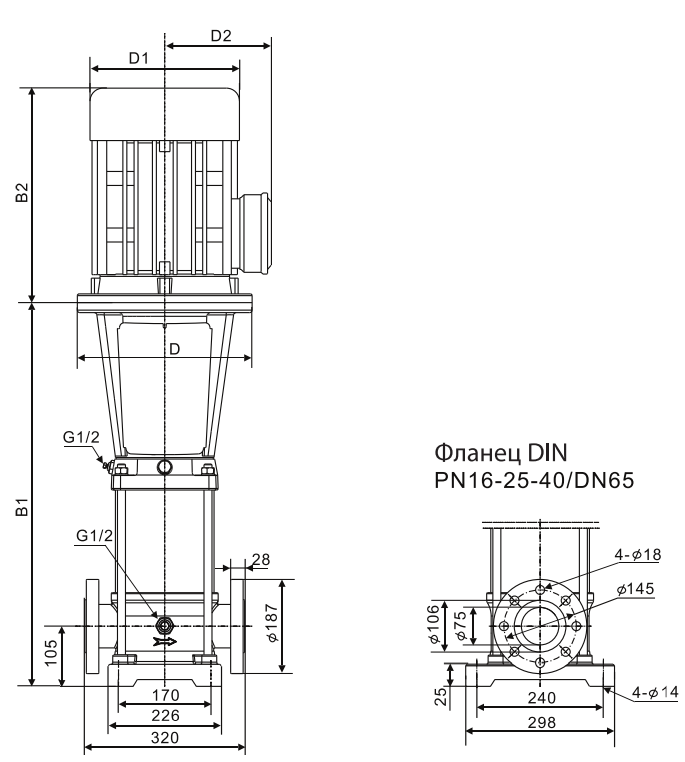

Габаритный чертеж

Размеры и масса

Модель

Размер, мм

Масса, кг

B1+B2

CV 32-1-1

455

241/293

696/784

154

111

CV 32-1

455

275/293

730/748

177

116

CV 32-2-2

525

293

818

177

116

CV 32-2

525

305

830

197

148

CV 32-3-2

595

305

900

197

148

107

CV 32-3

620

390

1010

300

275

210

107

CV 32-4-2

690

390

1080

300

275

210

119

CV 32-4

690

390

1080

300

275

210

120

CV 32-5-2

915

505

1420

350

330

255

173

CV 32-5

915

505

1420

350

330

255

174

CV 32-6-2

985

505

1490

350

330

255

180

CV 32-6

985

505

1490

350

330

255

181

CV 32-7-2

1055

505

1560

350

330

255

210

CV 32-7

1055

505

1560

350

330

Каталог CV 11.03.2026 3,8 мб

Паспорт, инструкция по монтажу эксплуатации CV_CVF 2,9 мб

Листы данных

CV 32-14-2-HQCV 10019825 186,6 кб

CV 32-1-0-HQCV 10019850 186,4 кб

CV 32-1-1-HQCV 10019851 184,4 кб

CV 32-2-0-HQCV 10019848 186,5 кб

CV 32-2-2-HQCV 10019849 185,3 кб

CV 32-3-0-HQCV 10019846 186,4 кб

CV 32-3-2-HQCV 10019847 185,3 кб

CV 32-4-0-HQCV 10019844 187,7 кб

CV 32-4-2-HQCV 10019845 186,7 кб

CV 32-5-0-HQCV 10019842 187,9 кб

CV 32-5-2-HQCV 10019843 186,9 кб

CV 32-6-0-HQCV 10019840 187,8 кб

CV 32-6-2-HQCV 10019841 186,7 кб

CV 32-7-0-HQCV 10019838 187,3 кб

CV 32-7-2-HQCV 10019839 186,2 кб

CV 32-8-0-HQCV 10019836 187 кб

CV 32-8-2-HQCV 10019837 186,9 кб

CV 32-9-0-HQCV 10019834 188,1 кб

CV 32-9-2-HQCV 10019835 187 кб

CV 32-10-0-HQCV 10019832 186,5 кб

CV 32-10-2-HQCV 10019833 186,5 кб

CV 32-11-0-HQCV 10019830 186,4 кб

CV 32-11-2-HQCV 10019831 185,2 кб

CV 32-12-0-HQCV 10019828 185,4 кб

CV 32-12-2-HQCV 10019829 184,3 кб

CV 32-13-0-HQCV 10019826 186,4 кб

CV 32-13-2-HQCV 10019827 185,3 кб

CV 32-14-0-HQCV 10019824 187,6 кб
