CV 3-3 () — официальный дилер | Арт. 10019956

Контактная информация

г. Барнаул, ул. Горького 29

nasos@nasosynsk.ru

CV 3-3

Вертикальные многоступенчатые насосы CV 3

В избранное

Артикул: 10019956

Модель—CV 3-3

CV 3-10
CV 3-11
CV 3-13
CV 3-15
CV 3-17
CV 3-19
CV 3-2
CV 3-21
CV 3-23
CV 3-25
CV 3-27
CV 3-29
CV 3-3
CV 3-31
CV 3-33
CV 3-36
CV 3-4
CV 3-5
CV 3-6
CV 3-7
CV 3-8
CV 3-9

31 643 ₽/шт

В наличии: 1

В корзину

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Серия

Мощность, кВт

0.37

Напряжение, В

380

Номинальный ток, А

Максимальный напор, м

Расход, м3/ч

Материал корпуса

Чугун ASTN 25B

Материал рабочего колеса

Нержавеющая сталь AISI 304

Стандарт подключения

Фланец DIN

Патрубок на стороне всасывания

DN 32

Патрубок на напорной стороне

DN 32

Монтажная длина, мм

250

Масса, кг

Максимальное рабочее давление, бар

Температура перекачиваемой жидкости, °С

-20...+120

Максимальная температура окружающей среды, °С

+40

Область применения

Водоснабжение/повышение давления

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

Водоснабжение

Фильтрация и перекачивание воды для станций водоснабжения
Распределение воды из гидроузла
Повышение давления в магистральных трубопроводах
Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
Повышение давления в промышленных установках

Промышленность

Повышение давления:

в системах водоснабжения для технологических целей
в моечных установках и системах очистки
на автомойках
в системах пожаротушения

Перекачивание жидкости:

в системах охлаждения и кондиционирования воздуха
в системах питания котлов и удаления конденсата
в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
в рыбоводстве

Перекачивание:

растворов масел и спиртов
гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

Гидромелиорация полей (орошение)
Дождевальные установки
Капельное орошение

Диаграмма характеристик

Таблица характеристик

Модель	Мощность P₂ (кВт)	Q (м³/ч)	1,2	1,6	2,0	2,4	2,8	3,0	3,2	3,4	3,6	4,0
CV 3-2	0,37	H (м)	12	11,3	10,5	10	9	8,5	8	7,5	7	6
CV 3-3	0,37		18	17	16	15	14	13	12	11	10	8
CV 3-4	0,37		24	23	21,5	20	18,5	17,5	16,5	15	13,5	11
CV 3-5	0,37		20	28,5	27	25	23	22	20,5	19	17,5	14
CV 3-6	0,55		36	34	32	30	28	26	24	22	20	16,5
CV 3-7	0,55		42	40,5	39	36	33	30,5	28,5	26	24	19,5
CV 3-8	0,75		48	46	44	41	37	35	32,5	30	27	22,5
CV 3-9	0,75		53	51	49	46	41,5	39	37	34	32	26
CV 3-10	0,75		59	57	55	51	46	43	41	37	34	28
CV 3-11	1,1		65	62,5	60	56	51	48	45	42	38	30,5
CV 3-12	1,1		71	68	66	61	55	52	49	45,5	42	34
CV 3-13	1,1		77	74	71	66	60	57	53	50	46	37
CV 3-15	1,1		88	85	82	77	72	68,5	64	60	55	44
CV 3-17	1,5		100	97	93	88	83	79	74	69	64	52
CV 3-19	1,5		112	108	104	98	94	88	83	77	71	58
CV 3-21	2,2		123	119	115	108	102	97	92	86	79	65
CV 3-23	2,2		134	130	125	119	110	105	100	94	86	72
CV 3-25	2,2		146	141	135	128	118	113	108	102	94	79
CV 3-27	2,2		158	152	146	138	129	123	117	110	103	86
CV 3-29	2,2		169	163	156	147	137	132	125	118	111	93
CV 3-31	3,0		180	174	167	157	147	141	134	126	118	100
CV 3-33	3,0		191	186	178	168	157	150	143	135	127	108
CV 3-36	3,0		209	203	194	184	173	166	159	151	143	122

Конструкция и материалы

№	Описание детали	Материал	EN/DIN	AISI/ASTM
1	Электродвигатель
2	Муфта вала
3	Головная часть насоса	Чугун	EN-JL 1030	ASTM 25B
4	Торцевое уплотнение вала
5	Вал	Нержавеющая сталь	1.4507	AISI 420
6	Напорный канал	Нержавеющая сталь	1.4301	AISI 304
7	Рабочее колесо	Нержавеющая сталь	1.4301	AISI 304
8	Блок рабочих колес	Нержавеющая сталь	1.4301	AISI 304
9	Всасывающий канал	Нержавеющая сталь	1.4301	AISI 304
10	Основание	Чугун	EN-JL 1030	ASTM 25B
11	Щелевое уплотнение	PTFE
12	Цилиндрический кожух	Нержавеющая сталь	1.4301	AISI 304
13	Уплотнение кожуха	EPDM/FKM

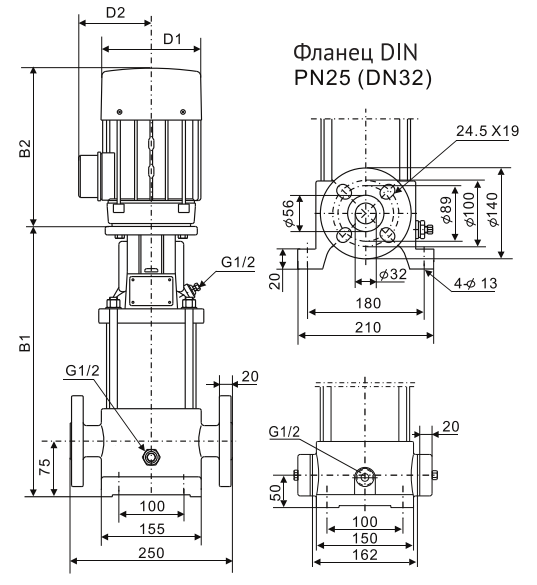

Габаритный чертеж

Размеры и масса

Модель

Размер, мм

Масса, кг

B1+B2

CV 3-2

262

205

467

133

102

CV 3-3

280

205

485

133

102

CV 3-4

298

205

503

133

102

CV 3-5

316

205

521

133

102

CV 3-6

334

205

539

133

102

CV 3-7

352

205

557

133

102

CV 3-8

370

205

575

133

102

CV 3-9

388

205

593

133

102

CV 3-10

406

205

611

133

102

CV 3-11

430

241

671

154

111

CV 3-12

448

241

689

154

111

CV 3-13

466

241

707

154

111

CV 3-15

502

241

743

154

111

CV 3-17

538

241/293

779/831

154

111

CV 3-19

574

241/293

815/867

154

111

CV 3-21

618

275/293

893/911

154

116

CV 3-23

654

275/293

929/947

154

116

CV 3-25

690

275/293

965/983

154

116

CV 3-27

726

275/293

1001/1019

154

116

CV 3-29

762

293

1055

154

116

CV 3-31

798

293

1091

154

116

CV 3-33

834

293

1127

Каталог CV 11.03.2026 3,8 мб

Паспорт, инструкция по монтажу эксплуатации CV_CVF 2,9 мб

Листы данных

CV 3-2-0-HQCV 10019957 181,8 кб

CV 3-3-0-HQCV 10019956 181,8 кб

CV 3-4-0-HQCV 10019955 183 кб

CV 3-5-0-HQCV 10019954 183,2 кб

CV 3-6-0-HQCV 10019953 182,2 кб

CV 3-7-0-HQCV 10019952 182,7 кб

CV 3-8-0-HQCV 10019951 183,3 кб

CV 3-9-0-HQCV 10019950 183,3 кб

CV 3-10-0-HQCV 10019949 181,8 кб

CV 3-11-0-HQCV 10019948 181,8 кб

CV 3-13-0-HQCV 10019946 181,8 кб

CV 3-15-0-HQCV 10019945 183,3 кб

CV 3-17-0-HQCV 10019944 182,6 кб

CV 3-19-0-HQCV 10019943 183,3 кб

CV 3-21-0-HQCV 10019942 181,8 кб

CV 3-23-0-HQCV 10019941 181,8 кб

CV 3-25-0-HQCV 10019940 183,2 кб

CV 3-27-0-HQCV 10019939 182,7 кб

CV 3-29-0-HQCV 10019938 183,4 кб

CV 3-31-0-HQCV 10019937 181,8 кб

CV 3-33-0-HQCV 10019936 181,7 кб

CV 3-36-0-HQCV 10019935 182,1 кб
