Артикул:
10019894
Модель—CV 10-1
- CV 10-1
- CV 10-10
- CV 10-12
- CV 10-14
- CV 10-16
- CV 10-18
- CV 10-2
- CV 10-20
- CV 10-22
- CV 10-3
- CV 10-4
- CV 10-5
- CV 10-6
- CV 10-7
- CV 10-8
- CV 10-9
49 753 ₽/шт
Под заказ
Оправить запрос
Наши менеджеры свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
CV
Мощность, кВт
0.37
Напряжение, В
380
Номинальный ток, А
1
Максимальный напор, м
13
Расход, м3/ч
10
Материал корпуса
Чугун ASTN 25B
Материал рабочего колеса
Нержавеющая сталь AISI 304
Стандарт подключения
Фланец DIN
Патрубок на стороне всасывания
DN 40
Патрубок на напорной стороне
DN 40
Монтажная длина, мм
280
Масса, кг
38
Максимальное рабочее давление, бар
16
Температура перекачиваемой жидкости, °С
-20...+120
Максимальная температура окружающей среды, °С
+40
Область применения
Водоснабжение/повышение давления
Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

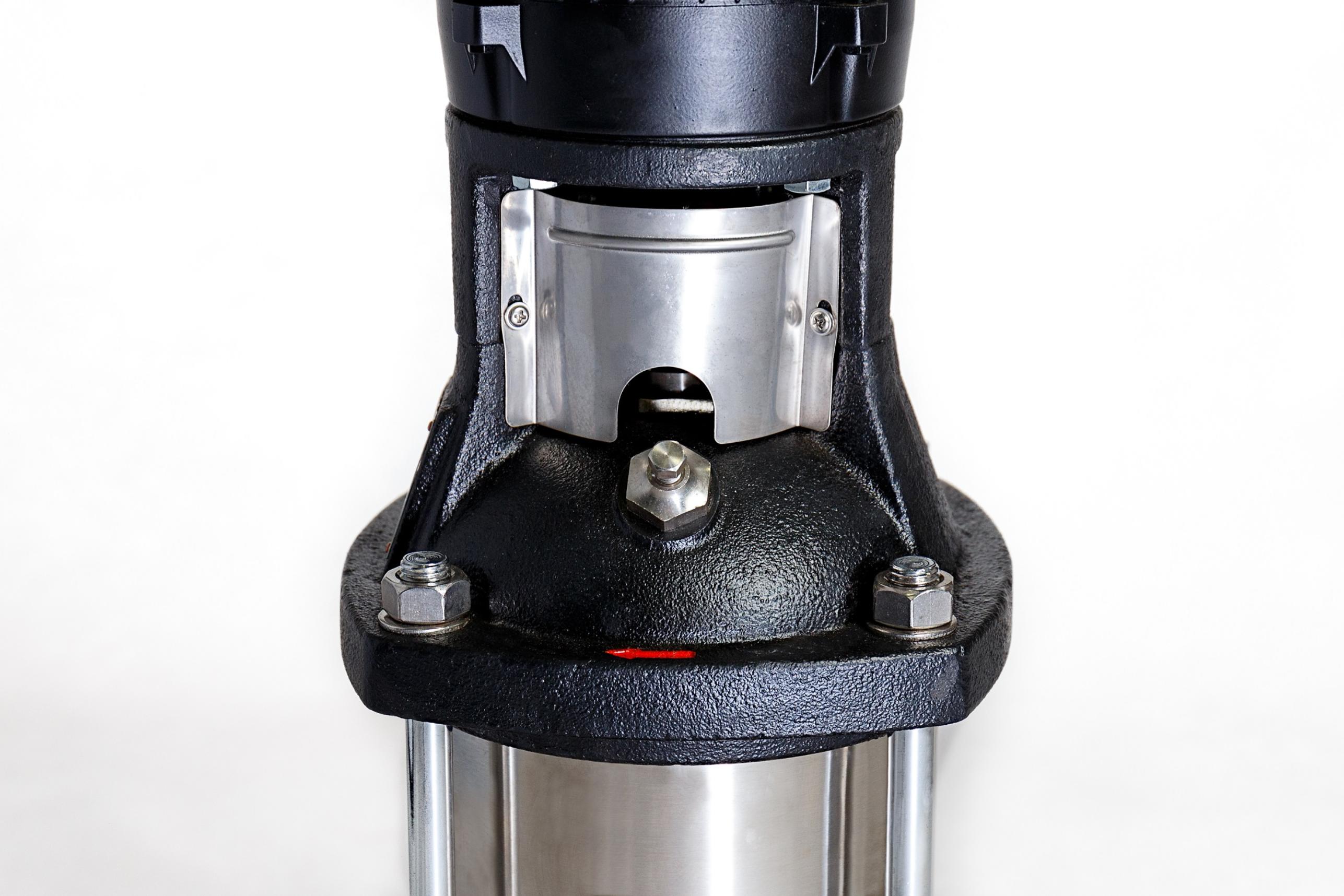

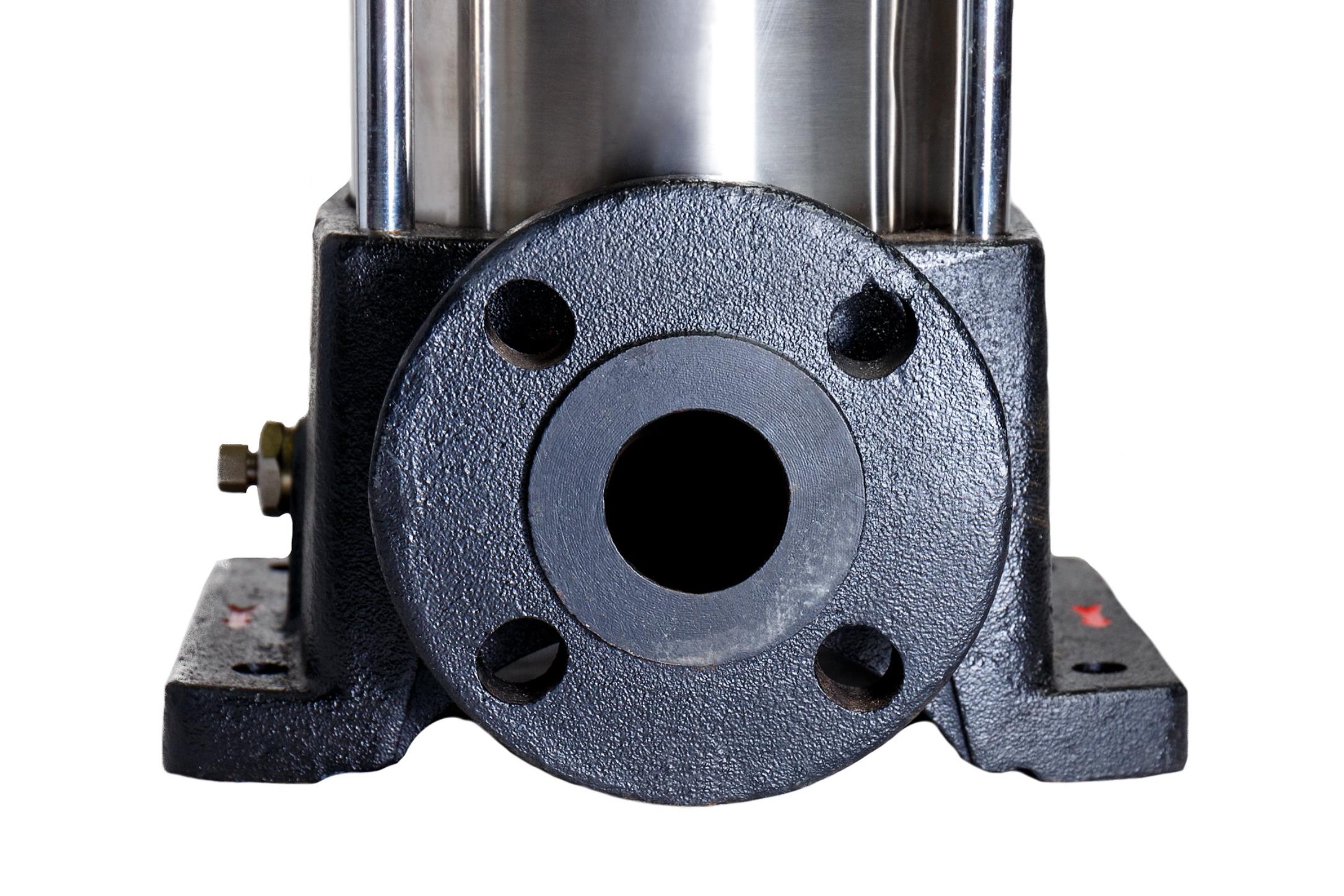

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
● Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
● Промышленность
Повышение давления:- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
● Водоочистка плавательных бассейнов
● Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение

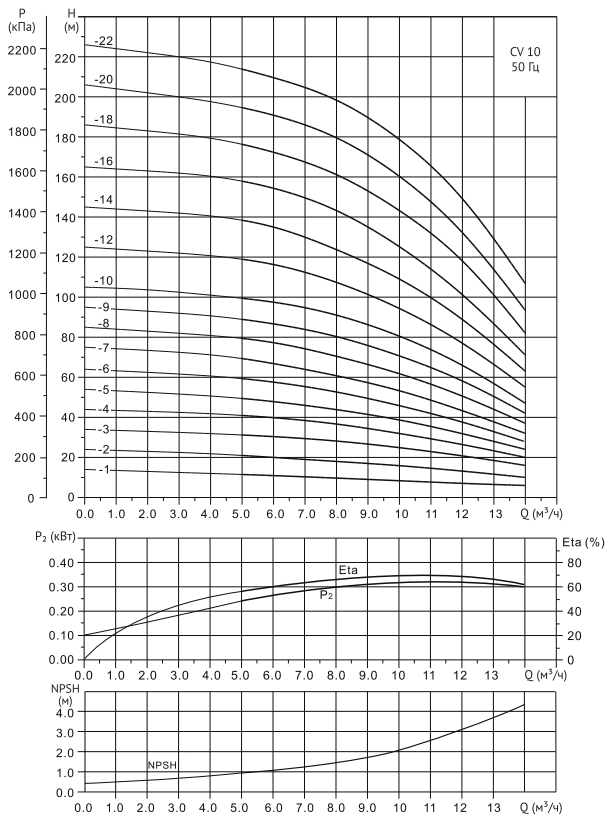

Диаграмма характеристик
Таблица характеристик
| Модель |
Мощность P₂ (кВт) |
Q (м³/ч) | 2,0 | 4,0 | 6,0 | 8,0 | 10 | 12 | 14 |
| CV 10-1 | 0,37 |
H (м) |
13 | 12 | 11 | 9,5 | 8,5 | 7 | 6 |
| CV 10-2 |
0,75 |
23 | 22 | 20 | 18 | 16 | 13 | 10 | |
| CV 10-3 | 1,1 | 33 | 32 | 31 | 28 | 25 | 21 | 16 | |
| CV 10-4 |
1,5 |
43 | 42 | 40 | 37 | 32 | 27 | 20 | |
| CV 10-5 |
2,2 |
53 | 51 | 48 | 44 | 39 | 32 | 24 | |
| CV 10-6 |
2,2 |
62 | 61 | 58 | 53 | 46 | 38 | 28 | |
| CV 10-7 |
3,0 |
73 | 72 | 67 | 61 | 54 | 43 | 32 | |
| CV 10-8 |
3,0 |
83 | 81 | 78 | 71 | 62 | 51 | 37 | |
| CV 10-9 |
3,0 |
93 | 91 | 87 | 81 | 71 | 59 |
42 |
|
| CV 10-10 |
4,0 |
104 | 101 | 98 | 91 | 81 | 67 |
47 |
|
| CV 10-12 | 4,0 | 123 | 121 | 117 | 108 | 95 | 78 |
55 |
|
| CV 10-14 |
5,5 |
143 | 141 | 136 | 124 | 110 | 90 |
63 |
|
| CV 10-16 |
5,5 |
163 | 161 | 154 | 143 | 125 | 102 |
71 |
|
| CV 10-18 |
7,5 |
183 | 179 | 173 | 161 | 144 | 118 |
82 |
|
| CV 10-20 |
7,5 |
202 | 198 | 191 | 180 | 160 | 133 | 93 | |
| CV 10-22 |
7,5 |
222 | 217 | 209 | 198 | 178 | 149 | 106 |
Конструкция и материалы
| № | Описание детали | Материал | EN/DIN | AISI/ASTM |
| 1 | Электродвигатель | |||
| 2 | Муфта вала | |||
| 3 | Головная часть насоса | Чугун | EN-JL 1030 | ASTM 25B |
| 4 | Торцевое уплотнение вала | |||
| 5 | Вал | Нержавеющая сталь | 1.4507 | AISI 420 |
| 6 | Напорный канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| 7 | Рабочее колесо | Нержавеющая сталь | 1.4301 | AISI 304 |
| 8 | Блок рабочих колес | Нержавеющая сталь | 1.4301 | AISI 304 |
| 9 | Всасывающий канал | Нержавеющая сталь | 1.4301 | AISI 304 |
| 10 | Основание | Чугун | EN-JL 1030 | ASTM 25B |
| 11 | Щелевое уплотнение | PTFE | ||
| 12 | Цилиндрический кожух | Нержавеющая сталь | 1.4301 | AISI 304 |
| 13 | Уплотнение кожуха | EPDM/FKM |

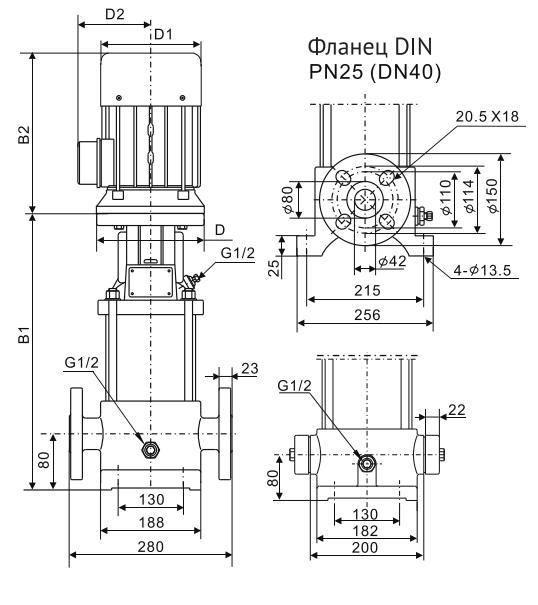

Габаритный чертеж
Размеры и масса
| Модель | Размер, мм | Масса, кг | |||||
| B1 | B2 | B1+B2 | D | D1 | D2 | ||
| CV 10-1 | 322 | 205 | 527 | - | 133 | 102 | 38 |
| CV 10-2 | 352 | 205 | 557 | - | 133 | 102 | 40 |
| CV 10-3 | 388 | 241 | 629 | - | 154 | 111 | 43 |
| CV 10-4 | 418 |
241/293 |
659/711 | - | 154 | 111 | 50 |
| CV 10-5 | 456 |
275/293 |
731/749 | - | 177 | 116 | 53 |
| CV 10-6 | 486 |
Листы данных
CV 10-1-0-HQCV 10019894
181,3 кб
CV 10-2-0-HQCV 10019893
181,3 кб
CV 10-3-0-HQCV 10019892
182,3 кб
CV 10-4-0-HQCV 10019891
181,8 кб
CV 10-5-0-HQCV 10019890
183 кб
CV 10-6-0-HQCV 10019889
182,9 кб
CV 10-7-0-HQCV 10019888
182,3 кб
CV 10-8-0-HQCV 10019887
183 кб
CV 10-9-0-HQCV 10019886
183,1 кб
CV 10-10-0-HQCV 10019885
181,3 кб
CV 10-12-0-HQCV 10019884
181,3 кб
CV 10-14-0-HQCV 10019883
182,8 кб
CV 10-16-0-HQCV 10019882
182,9 кб
CV 10-18-0-HQCV 10019881
183,1 кб
CV 10-20-0-HQCV 10019880
181,3 кб
CV 10-22-0-HQCV 10019879
181,3 кб
