Артикул:
10019999
Модель—CV 1-2
- CV 1-10
- CV 1-11
- CV 1-12
- CV 1-13
- CV 1-15
- CV 1-17
- CV 1-19
- CV 1-2
- CV 1-21
- CV 1-23
- CV 1-25
- CV 1-27
- CV 1-3
- CV 1-30
- CV 1-36
- CV 1-4
- CV 1-5
- CV 1-6
- CV 1-7
- CV 1-8
- CV 1-9
30 856 ₽/шт
Под заказ
Оправить запрос
Наши менеджеры свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
CV
Мощность, кВт
0.37
Напряжение, В
380
Номинальный ток, А
1
Максимальный напор, м
12
Расход, м3/ч
1
Материал корпуса
Чугун ASTN 25B
Материал рабочего колеса
Нержавеющая сталь AISI 304
Стандарт подключения
Фланец DIN
Патрубок на стороне всасывания
DN 32
Патрубок на напорной стороне
DN 32
Монтажная длина, мм
250
Масса, кг
23
Максимальное рабочее давление, бар
25
Температура перекачиваемой жидкости, °С
-20...+120
Максимальная температура окружающей среды, °С
+40
Область применения
Водоснабжение/повышение давления
Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.
Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
Водоснабжение
- Фильтрация и перекачивание воды для станций водоснабжения
- Распределение воды из гидроузла
- Повышение давления в магистральных трубопроводах
- Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
- Повышение давления в промышленных установках
Промышленность
Повышение давления:- в системах водоснабжения для технологических целей
- в моечных установках и системах очистки
- на автомойках
- в системах пожаротушения
- в системах охлаждения и кондиционирования воздуха
- в системах питания котлов и удаления конденсата
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
- в рыбоводстве
- растворов масел и спиртов
- гликолей и охлаждающих жидкостей
Водоочистка плавательных бассейнов
Ирригация
- Гидромелиорация полей (орошение)
- Дождевальные установки
- Капельное орошение

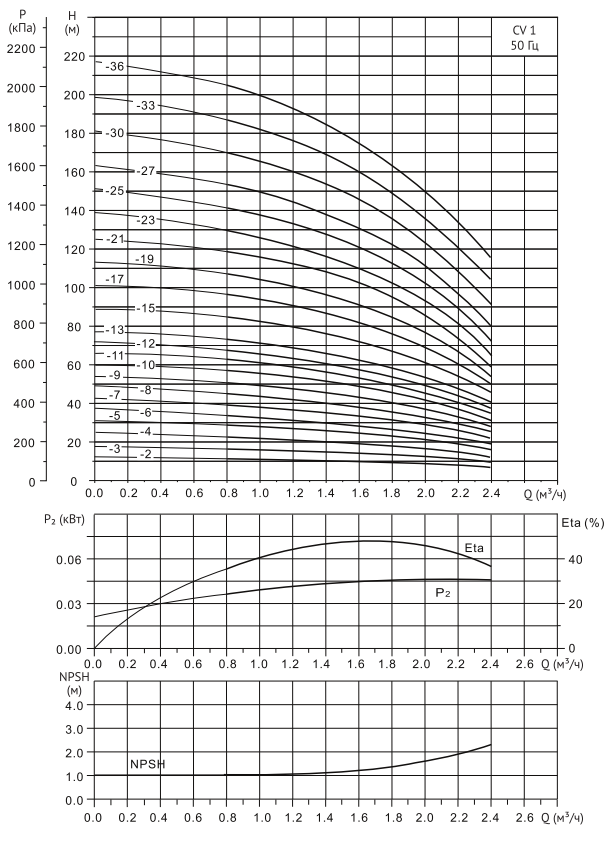

Диаграмма характеристик
Таблица характеристик
| Модель |
Мощность P₂ (кВт) | Q (м³/ч) | 0,4 | 0,6 | 0,8 | 1,0 | 1,2 | 1,4 | 1,6 | 1,8 | 2,0 |
2,2 |
| CV 1-2 | 0,37 | H (м) | 12 | 11,8 | 11,5 | 11 | 11 | 10,5 | 9,8 | 9,2 | 8,5 | 7,8 |
| CV 1-3 |
0,37 | 17,5 | 17 | 16,8 | 16,5 | 16 | 15,5 | 14 | 13,5 | 12 | 10,5 | |
| CV 1-4 |
0,37 | 23,5 | 23 | 22,5 | 22 | 21 | 20,5 | 18,5 | 18 | 16,5 | 14 | |
| CV 1-5 |
0,37 | 29 | 28,5 | 28 | 27,5 | 26,5 | 26 | 24 | 23 | 20,5 |
17,5 | |
| CV 1-6 |
0,37 | 35 | 34,5 | 34 | 33 | 32 | 31 | 28 | 27 | 25 | 22 | |
| CV 1-7 |
0,37 | 41 | 40 | 39 | 38,5 | 37 | 35 | 33 | 32 | 29 | 25 | |
| CV 1-8 |
0,55 | 46,5 | 46 | 45,5 | 44 | 42 | 40 | 38 | 36 | 33 | 29 | |
| CV 1-9 |
0,55 | 52 | 51,5 | 51 | 49,5 | 47,5 | 46 | 44 | 41 | 37 |
34 | |
| CV 1-10 | 0,55 | 58 | 57,5 | 57 | 56 | 54 | 52 |
48 |
46 |
41,5 |
37 | |
| CV 1-11 |
0,55 | 65 | 63 | 62,5 | 61 | 59 | 56 |
54 |
50 |
46 | 40 | |
| CV 1-12 |
0,75 | 70 | 69 | 68 | 66 | 64 | 62 |
58 |
55 | 49 | 43 | |
| CV 1-13 |
0,75 | 75 | 74,5 | 74 | 72 | 69 | 66 |
63 |
59 |
54 | 47 | |
| CV 1-15 |
0,75 | 87 | 86 | 85 | 84 | 80,5 | 77 |
72 | 68 | 62 | 53 | |
| CV 1-17 | 1,1 | 99 | 97,5 | 97 | 95 | 91 | 87 |
81,5 | 77 |
69 | 59 | |
| CV 1-19 |
1,1 | 110,5 | 109 | 108 | 106 | 101 | 97 | 91 | 86 | 78 | 66 | |
| CV 1-21 |
1,1 | 122 | 120,5 | 119,5 | 116 | 112 |
108 | 101 |
95 |
86 | 73 | |
| CV 1-23 |
1,1 | 135 | 132,5 | 130 | 126 | 122 |
117 |
111 |
104 |
94 |
80 | |
| CV 1-25 |
1,5 | 147 | 144 | 141 | 138 | 133 | 128 | 121 | 114 | 103 |
87 | |
| CV 1-27 |
1,5 | 158 | 156 | 154 | 150 | 144 | 138 | 130 | 121 | 112 | 96 | |
| CV 1-30 | 1,5 | 175 | 173 | 171 | 166 | 160 |
154 |
145 |
136 |
124 |
108 | |
| CV 1-33 | 2,2 | 193 | 191 | 188 | 183 | 176 |
170 |
160 |
150 |
136 |
120 | |
| CV 1-36 | 2,2 | 212 | 209 | 205 | 200 | 192 |
184 |
174 |
164 |
150 |
133 |

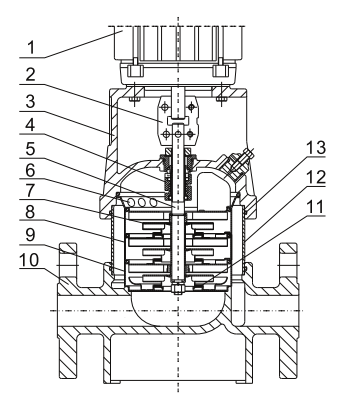

Конструкция и материалы
