- CUC 4-20
- CUC 4-20T
- CUC 4-30
- CUC 4-30T
- CUC 4-40
- CUC 4-40T
- CUC 4-50
- CUC 4-50T
- CUC 4-60
- CUC 4-60T
Насосы серии CUC являются нормальновсасывающими многоступенчатыми центробежными насосами, с осевым всасывающим и радиальным напорным патрубками.
Насосы CUC состоят из двух основных частей: электродвигатель и насосный агрегат. Промежуточные камеры соединены между собой, а также с основанием и головной частью насоса при помощи стяжных болтов.
Насосы серий CUC оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
- перекачивание воды в системах водоснабжения;
- повышение давления в высотных зданиях, промышленных установках;
- перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
- перекачивание производственных технологических жидкостей;
- перекачивание жидкости в системах отопления, кондиционирования, вентиляции.

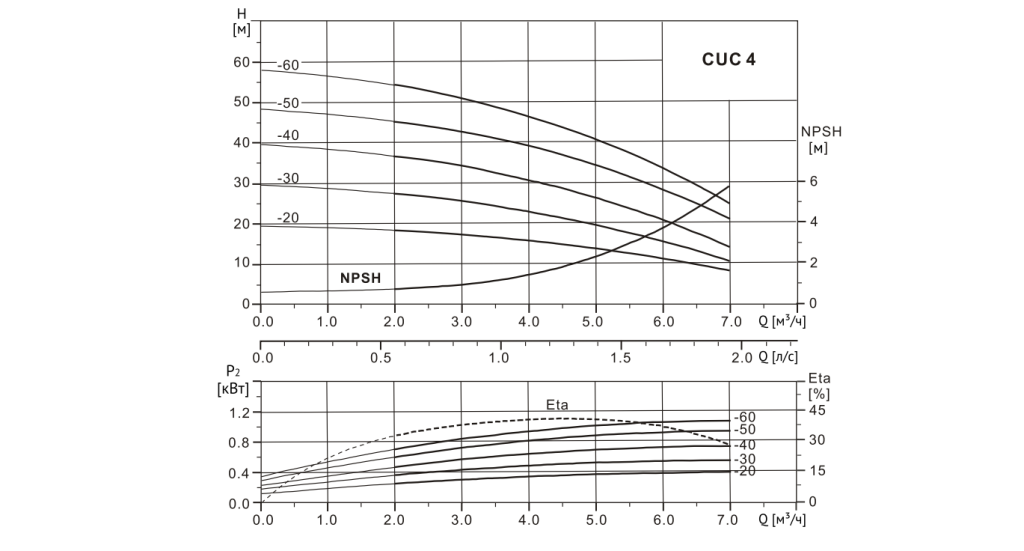

Диаграмма характеристик
Таблица характеристик
| Модель |
Мощность Р2, кВт |
Q, м3/ч |
2,0 | 3,0 | 4,0 | 5,0 | 6,0 | 7,0 |
| CUC 4-20 | 0,55 | Н, м | 18 | 16 | 15 | 13 | 10 | 7 |
| CUC 4-30 | 0,75 | 27 | 25 | 22 | 19 | 15 | 10 | |
| CUC 4-40 | 0,75 | 36 | 33 | 30 | 26 | 20 | 13 | |
| CUC 4-50 | 1,0 | 44 | 41 | 38 | 32 | 26 | 20 | |
| CUC 4-60 | 1,1 | 53 | 50 | 45 | 40 | 33 | 24 |
Конструкция и варианты исполнения
| № | Деталь | Материал |
| 1 | Напорный патрубок | Нержавеющая сталь AISI 304/ AISI 316 |
| 2 | Стяжные болты | Нержавеющая сталь AISI 304/ AISI 316 |
| 3 | Пакет ступеней | Нержавеющая сталь AISI 304/ AISI 316 |
| 4 | Рабочее колесо | Нержавеющая сталь AISI 304/ AISI 316 |
| 5 | Вал | Нержавеющая сталь AISI 304L/ AISI 316 |
| 6 | Напорный диффузор | Нержавеющая сталь AISI 304/ AISI 316 |
| 7 | Напорный патрубок | Нержавеющая сталь AISI 304/ AISI 316 |
| 8 | Торцевое уплотнение | |
| 9 | Крышка рабочей камеры | Нержавеющая сталь AISI 304/ AISI 316 |
| 10 |
Уплотнительное кольцо |
NBR |
| 11 |
Электродвигатель |
|
| 12 | Плита-основание | Сталь A3 |
Условия эксплуатации
- температура рабочей жидкости: -20...+120°С;
- максимальная температура окружающей среды: +50°С;
- максимальное рабочее давление: 10 бар;
- степень защиты: IP55.
Перекачиваемые жидкости
Насосы серии CUC предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материал насоса. Насосы не предназначены для перекачивания воспламеняющихся или токсичных жидкостей.

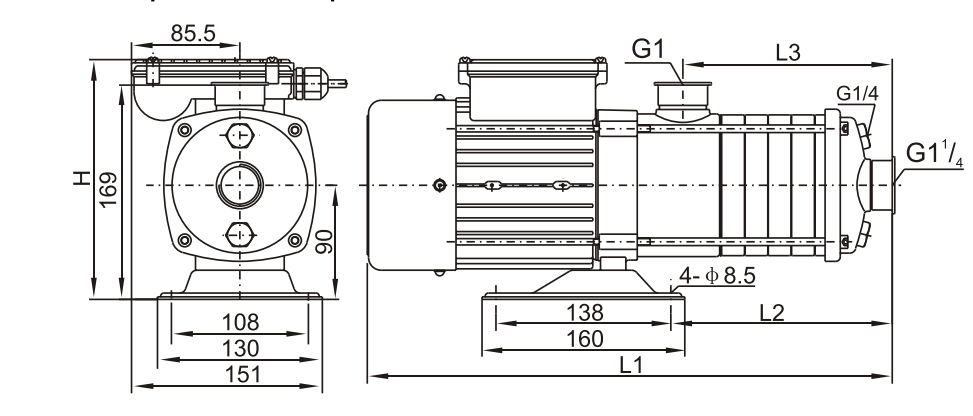

Габаритный чертеж
Размеры и масса
| Модель | Размеры, мм | Масса, кг | |||||||
| 1-фазн. | 3-фазн. | ||||||||
| L1 | L2 | L3 | H | L1 | L2 | L3 | H | ||
| CUC 4-20T |
342 |
103 | 92 | 189 | 342 | 103 | 92 | 192 | 9 |
| CUC 4-30T | 360 | 121 | 110 | 189 | 360 | 121 | 110 | 192 | 10 |
| CUC 4-40T | 378 | 139 | 128 | 189 | 378 | 139 | 128 | 192 | 11 |
| CUC 4-50T | 396 | 157 | 146 | 215 | 396 | 157 | 146 | 192 | 12 |
| CUC 4-60T | 414 | 175 | 164 | 215 |
414
