Артикул:
28019905
Модель—CMI 12-10T-BQCE
- CMI 12-10-BQCE
- CMI 12-10T-BQCE
- CMI 12-15-BQCE
- CMI 12-15T-BQCE
- CMI 12-20-BQCE
- CMI 12-20T-BQCE
- CMI 12-25-BQCE
- CMI 12-25T-BQCE
- CMI 12-30T-BQCE
40 294 ₽/шт
Под заказ
Оправить запрос
Наши менеджеры свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
CMI
Мощность, кВт
1
Напряжение, В
380
Номинальный ток, А
2.4
Максимальный напор, м
20
Расход, м3/ч
12
Материал корпуса
Нержавеющая сталь AISI304
Материал рабочего колеса
Нержавеющая сталь AISI 304
Стандарт подключения
Резьба G
Патрубок на стороне всасывания
1 1/2"
Патрубок на напорной стороне
1 1/2"
Масса, кг
11
Максимальное рабочее давление, бар
10
Температура перекачиваемой жидкости, °С
-20…+120
Максимальная температура окружающей среды, °С
50
ОБЩИЕ СВЕДЕНИЯ
CMI – серия горизонтальных многоступенчатых насосов с гидравлической частью из нержавеющий стали.
Насосы CMI предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Присоединение насоса к трубопроводам резьбовое.
ОСОБЕННОСТИ КОНСТРУКЦИИCMI – серия горизонтальных многоступенчатых насосов с гидравлической частью из нержавеющий стали.
Насосы CMI предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Присоединение насоса к трубопроводам резьбовое.
– все компоненты гидравлической части выполнены из нержавеющей стали
– многоступенчатые камеры с рабочими колеса находятся в едином корпусе
– рабочие колеса смонтированы на единый вал с электродвигателем
– компактные габаритные размеры
ОБЛАСТИ ПРИМЕНЕНИЯ
– многоступенчатые камеры с рабочими колеса находятся в едином корпусе
– рабочие колеса смонтированы на единый вал с электродвигателем
– компактные габаритные размеры
– перекачивание воды в системах водоснабжения;
– повышение давления в высотных зданиях, промышленных установках;
– перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
– перекачивание производственных технологических жидкостей;
– перекачивание жидкости в системах отопления, кондиционирования, вентиляции;
– системы пожаротушения.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
– повышение давления в высотных зданиях, промышленных установках;
– перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
– перекачивание производственных технологических жидкостей;
– перекачивание жидкости в системах отопления, кондиционирования, вентиляции;
– системы пожаротушения.
Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от 0 до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случаях необходимо использовать электродвигатель большей мощности.
Температура перекачиваемой жидкости должна находится в диапазоне от -20 до +120 °С. Максимальное рабочее давление составляет 10 бар.
КОНСТРУКЦИЯ
Если температура окружающей среды превышает рекомендованную максимальную температуру, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случаях необходимо использовать электродвигатель большей мощности.
Температура перекачиваемой жидкости должна находится в диапазоне от -20 до +120 °С. Максимальное рабочее давление составляет 10 бар.

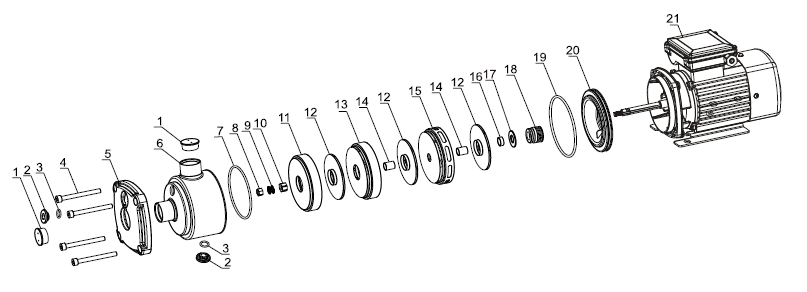

КОНСТРУКЦИЯ
| № | Наименование | № | Наименование |
| 1 | Транспортировочная заглушка | 12 | Рабочее колесо |
| 2 | Заглушка | 13 | Промежуточная рабочая камера |
| 3 | Уплотнительное кольцо | 14 | Длинная втулка |
| 4 | Стяжной болт | 15 | Диффузор |
| 5 | Передняя крышка насоса | 16 | Короткая втулка |
| 6 | Корпус насоса | 17 | Шайба |
| 7 | Уплотнительное кольцо | 18 | Торцевое уплотнение |
| 8 | Гайка | 19 | Уплотнительное кольцо |
| 9 | Гравёр | 20 | Задняя крышка насоса |
| 10 | Гайка прижимная | 21 | Электродвигаель |
| 11 | Первая рабочая камера |
ЭЛЕКТРОДВИГАТЕЛЬ
Насосы CMI оснащаются электродвигателями закрытого типа с вентиляторным охлаждением. Частота вращения вала составляет 2900 об/мин, мощность - от 0,25 до 4,0 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц. Степень пыле- и влагозащиты: IP55, класс изоляции F.
Класс энергоэффективности 1-фазных двигателей – IE1, 3-фазных – IE2.
Насосы CMI оснащаются электродвигателями закрытого типа с вентиляторным охлаждением. Частота вращения вала составляет 2900 об/мин, мощность - от 0,25 до 4,0 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц. Степень пыле- и влагозащиты: IP55, класс изоляции F.
Класс энергоэффективности 1-фазных двигателей – IE1, 3-фазных – IE2.
| Модель | Артикул | Qном, м3/ч | Нном, м | Р2, кВт | Напряжение, В | Ток, А | Защита по току | Масса, кг |
| CMI 12-10-BQCE | 28019906 | 12 | 14 | 1 | 1х220 | 6,2 | есть | 11 |
| CMI 12-10T-BQCE | 28019905 | 12 | 14 | 1 | 3х380 | 2,4 | нет | 11 |
| CMI 12-15-BQCE | 28019904 | 12 | 20 | 1,5 | 1х220 | 9,2 | есть | 13 |
| CMI 12-15T-BQCE | 28019903 | 12 | 20 | 1,5 | 3х380 | 3,5 | нет | 13 |
| CMI 12-20-BQCE | 28019902 | 12 | 29 | 1,85 | 1х220 | 13 | есть | 20 |
| CMI 12-20T-BQCE | 28019901 | 12 | 29 | 1,85 | 3х380 | 4,1 | нет | 20 |
| CMI 12-25-BQCE | 28019900 | 12 | 34 | 2,2 | 1х220 | 14 | есть | 23 |
| CMI 12-25T-BQCE | 28019899 | 12 | 34 | 2,2 | 3х380 | 4,9 | нет | 23 |
| CMI 12-30T-BQCE | 28019898 | 12 | 39 | 3 | 3х380 | 6,3 | нет | 26 |
|

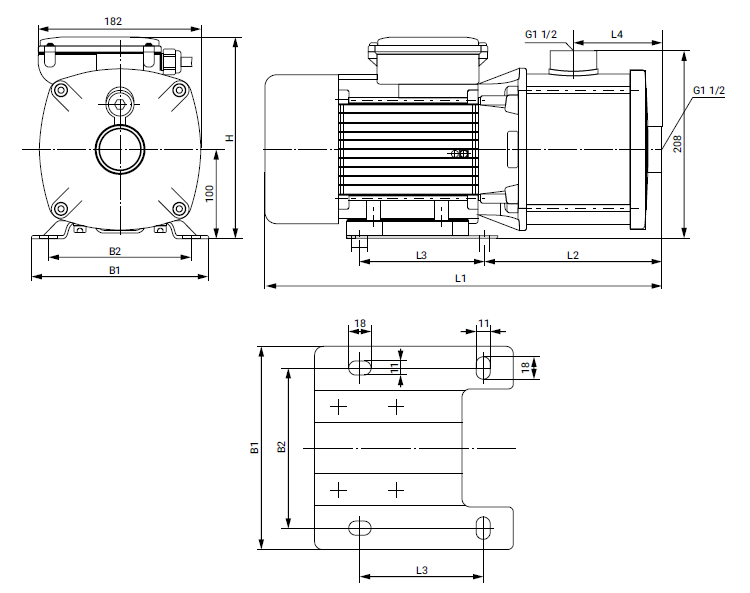

Модель |
Размеры, мм | ||||||
| L1 | L2 | L3 | L4 | H | B1 | B2 | |
| CMI 12-10-BQCE | 377 | 185 | 96 | 100 | 206 | 158 | 125 |
| CMI 12-10T-BQCE | 377 | 185 | 96 | 100 | 212 | 158 | 125 |
| CMI 12-15-BQCE | 402 | 200 | 96 | 100 | 232 | 158 | 125 |
| CMI 12-15T-BQCE | 402 | 200 | 96 | 100 | 217 | 158 | 125 |
| CMI 12-20-BQCE | 449 | 200 | 140 | 100 | 244 | 199 | 160 |
| CMI 12-20T-BQCE | 402 | 200 | 96 | 100 | 217 | 158 | 125 |
| CMI 12-25-BQCE | 449 | 200 | 140 | 100 | 244 | 199 | 160 |
| CMI 12-25T-BQCE | 402 | 200 | 96 | 100 | 217 | 158 | 125 |
| CMI 12-30T-BQCE | 469 | 200 | 140 | 100 | 212 | 199 | 160 |
