Артикул:
19089980
Модель—150WQ150-7-5,5
- 150WQ150-7-5,5
- 150WQ160-15-11
126 999 ₽/шт
В наличии: 1
В корзину
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
WQ
Мощность, кВт
5.5
Напряжение, В
380
Номинальный ток, А
10.9
Расход, м3/ч
150
Материал корпуса
Чугун
Стандарт подключения
Фланец DIN
Патрубок на напорной стороне
DN 150
Масса, кг
82
Максимальное рабочее давление, бар
PN 6
Температура перекачиваемой жидкости, °С
+1… +40
Максимальная температура окружающей среды, °С
+40
Свободный проход, мм
70
Общее описание
WQ – погружные канализационные насосы. Производительность находится в диапазоне от 15 до 160 м3/ч, напор – от 8 до 30 м. Мощность электродвигателя – от 1,1 до 11,0 кВт.
Перекачиваемая среда – сточные воды, в том числе с содержанием твёрдых частиц и длинноволокнистых включений. Температура перекачиваемой среды – до +40°С, плотность – до 1050 кг/м³, значение рН – от 5 до 9.
Особенности конструкции
Двойное торцевое уплотнение.
Масляное наполнение камеры уплотнения с датчиком утечки воды. Охлаждение двигателя в окружающую среду – перекачиваемую жидкость. Встроенные в статор датчики для предотвращения перегрева.
Возможность использования с автоматическими трубными муфтами.
Область применения
— Хозяйственно-бытовые сточные воды
— Дождевые сточные воды
— Промышленные стоки
— Дренаж на объектах строительства
— Дренаж на промышленных предприятиях
— Очистка сточных вод
Конструкция и материалы
Габаритные размеры
WQ – погружные канализационные насосы. Производительность находится в диапазоне от 15 до 160 м3/ч, напор – от 8 до 30 м. Мощность электродвигателя – от 1,1 до 11,0 кВт.
Перекачиваемая среда – сточные воды, в том числе с содержанием твёрдых частиц и длинноволокнистых включений. Температура перекачиваемой среды – до +40°С, плотность – до 1050 кг/м³, значение рН – от 5 до 9.
Особенности конструкции
Двойное торцевое уплотнение.
Масляное наполнение камеры уплотнения с датчиком утечки воды. Охлаждение двигателя в окружающую среду – перекачиваемую жидкость. Встроенные в статор датчики для предотвращения перегрева.
Возможность использования с автоматическими трубными муфтами.
Область применения
— Хозяйственно-бытовые сточные воды
— Дождевые сточные воды
— Промышленные стоки
— Дренаж на объектах строительства
— Дренаж на промышленных предприятиях
— Очистка сточных вод
Конструкция и материалы
| № | Деталь | Материал |
| 1 | Крышка двигателя | Чугун |
| 2 | Корпус двигателя | Чугун |
| 3 | Вал | Сталь 45 |
| 4 | Торцевое уплотнение двигателя | Графит / кабрид кремния Графит / карбид вольфрама |
| 5 | Корпус масляной камеры | Чугун |
| 6 | Торцевое уплотнение насоса | Карбид кремния / карбид вольфрама Карбид вольфрама / карбид вольфрама |
| 7 | Рабочее колеса | Чугун |
| 8 | Корпус насоса | Чугун |
| 9 | Датчик воды в масле | |
| 10 | Подшипник вала | |
| 11 | Электродвигатель | |
| 12 | Подшипник вала | |
| 13 | Кабельный ввод |

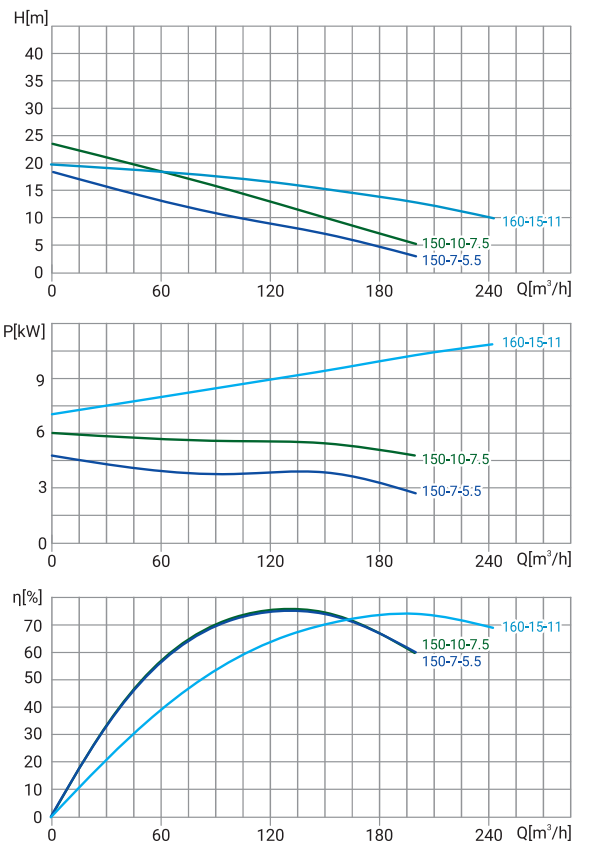

Гидравлические характеристики
| Модель | Артикул | P, кВт | Ǫном, м³/ч | Hном, м | Масса, кг | Длина кабеля, м |
| 150WQ150-7-5,5 | 19089980 | 5,5 | 150 | 7 | 82 | 10 |
| 150WQ150-10-7,5 | 19089979 | 7,5 | 150 | 10 | 85 | 10 |
| 150WQ160-15-11 | 19089978 | 11 | 160 | 15 | 225 | 10 |
Габаритные размеры
| Модель | D | A | D1 | D2 | D3 | N1-d1 | H | H1 | H2 | H3 | h | C |
| 150WQ150-7-5,5 | 150 | 389 | 202 | 265 | 225 | 8-17,5 | 675 | 485 | 150 | 745 | 35 | 125 |
| 150WQ150-10-7,5 | 150 | 389 | 202 | 265 | 225 | 8-17,5 | 675 | 485 | 150 | 745 | 35 | 125 |
| 150WQ160-15-11 | 150 | 528 | 202 | 265 | 225 | 8-17,5 | 1175 | 485 | 150 | 1040 | 35 | 125 |
| Модель | E | F | G | J | Ǫ | N2-d2 | M | P | R | S | I | BxL |
| 150WQ150-7-5,5 | 260 | 90 | 468 | 480 | 500 | 4-20,0 | 440 | 400 | 146 | 186 | 635 | 950x750 |
| 150WQ150-10-7,5 | 260 | 90 | 468 | 480 | 500 | 4-20,0 | 440 | 400 | 146 | 186 | 635 | 950x750 |
| 150WQ160-15-11 | 260 | 90 | 575 | 480 | 500 | 4-20,0 | 440 | 400 | 210 | 260 | 810 | 1100x800 |
Листы данных
Лист данных 150WQ150-7-5,5
360,7 кб
Лист данных 150WQ150-10-7,5
360,5 кб
Лист данных 150WQ160-15-11
446,7 кб
