Wilo-Rexa NORM

Тип

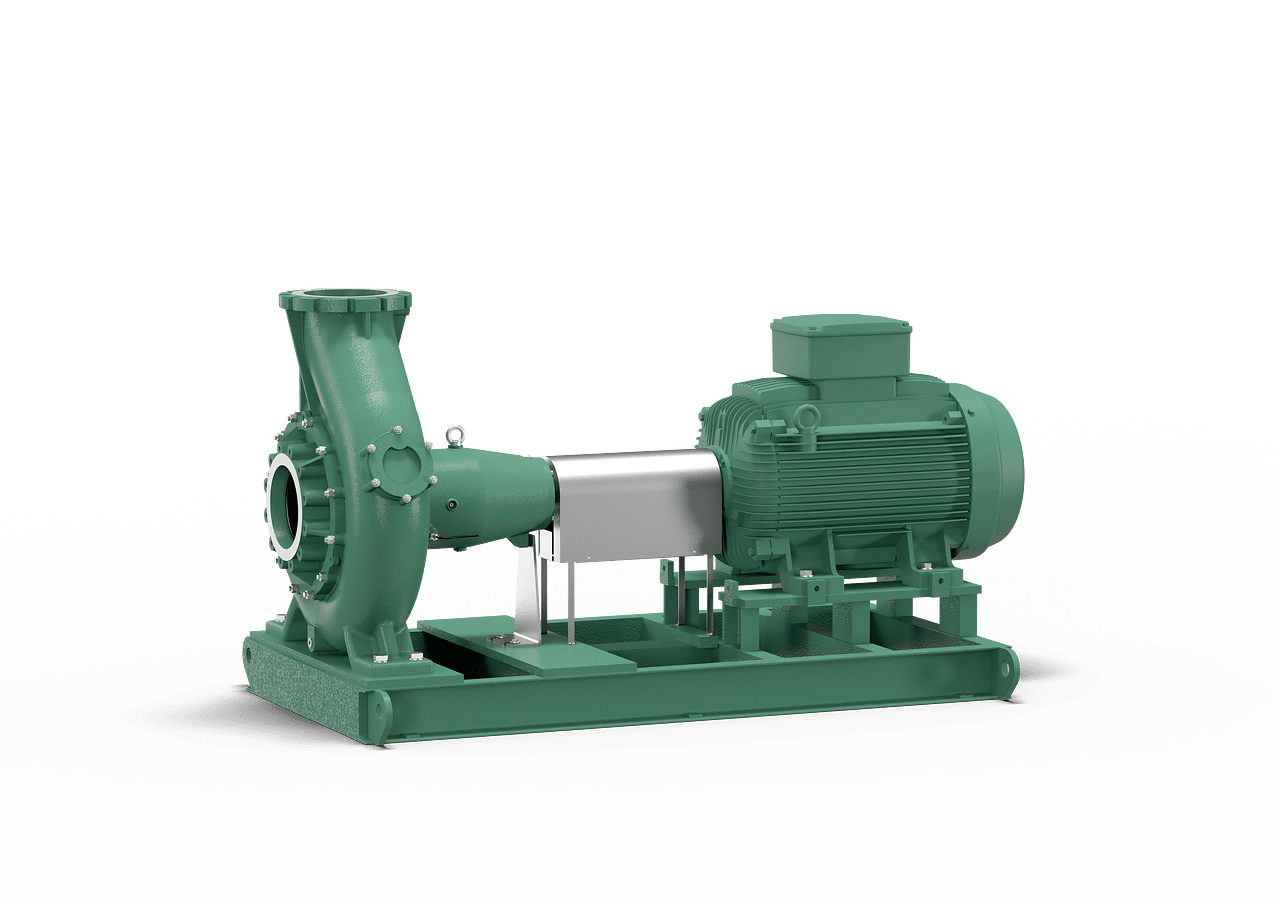

Насос для отвода сточных вод для стационарной полупогружной установки с длительным режимом работы в двух исполнениях:

• Агрегат Гидравлика со стандартным электродвигателем, соединение посредством муфты, монтаж в сборе на фундаментной раме
• Со свободным концом вала: Монтаж гидравлики на фундаментной раме, муфта предварительно смонтирована

Применение

Перекачивание

• Неочищенные сточные воды
• Сточные воды с фекалиями
• Технологическая вода
• Загрязненная вода

Оснащение/функция

• Контроль температуры обмотки с помощью датчика PTC или Pt100 (в зависимости от электродвигателя)
• Опциональный внешний стержневой электрод для контроля герметичности камеры уплотнений

Расшифровка наименования

Технические характеристики

Гидравлика:

• Температура перекачиваемой жидкости: 3…70 °C
• Температура окружающей жидкости: 3…40 °C

Электродвигатель:

• Стандартный электродвигатель IEC, подсоединение В3
• Режим работы: S1
• Класс защиты: IP55
• Класс нагревостойкости изоляции: F
• Класс эффективности электродвигателя: до IE4

Материалы

• Гидравлический корпус: EN-GJL250
• Рабочее колесо: EN-GJL250
• Вал гидравлической части: нержавеющая сталь 1.4021
• Подшипниковая опора: EN-GJL-250
• Статические уплотнения: NBR (бутадиен-нитрильный каучук)
• Уплотнение со стороны насоса: SiC/SiC
• Уплотнение со стороны электродвигателя: NBR (бутадиен-нитрильный каучук)
• Муфта: Нержавеющая сталь
• Фундаментная рама: EN-GJL 250 или сталь (в зависимости от типа)

Тип

Гидравлика

Гидравлика с аксиальным всасывающим патрубком, радиальным напорным патрубком и подшипниковым узлом в виде законченного блока. Патрубки выполнены в виде фланцевых подсоединений.

Уплотнение

Подшипниковая опора с камерой уплотнения и камерой утечек для приема перекачиваемой жидкости, просочившейся через уплотнение. Уплотнение со стороны рабочей среды осуществляется с помощью торцового уплотнения, независимого от направления вращения, а со стороны муфты – с помощью радиального кольцевого уплотнения. Камера уплотнений заполнена белым медицинским вазелиновым маслом, камера сбора утечек закрыта по направлению к муфте. Камера уплотнений дополнительно может контролироваться внешним стержневым электродом.

Электродвигатель

Стандартный электродвигатель IEC в исполнении B3 стационарно соединен с гидравликой посредством сменной муфты. Трехфазный электродвигатель с датчиком контроля температуры обмотки и классом эффективности до IE4.

Комплект поставки

• Насос для отвода сточных вод в виде агрегата:
  • Гидравлика
  • Стандартный электродвигатель в трехфазном исполнении без кабеля электропитания
  • Монтаж в сборе на фундаментной раме и соединение посредством муфты
  • Инструкция по монтажу и эксплуатации

• Насос для отвода сточных вод в исполнении со свободным концом вала:
  • Монтаж гидравлики на фундаментной раме
  • Муфта предварительно смонтирована
  • Инструкция по монтажу и эксплуатации

Опции

• Покрытие Ceram для абразивных и коррозийных перекачиваемых жидкостей
• Стандартный электродвигатель IEC в соответствующем исполнении
• Версия со свободным концом вала

Принадлежности

• Внешний стержневой электрод для контроля камеры уплотнений
• Приборы управления, реле и штекеры
• Крепежные комплекты с анкерной стяжкой

Ввод в эксплуатацию

Насосы этой серии не защищены от затопления. При поступлении воды насос необходимо отключить!
