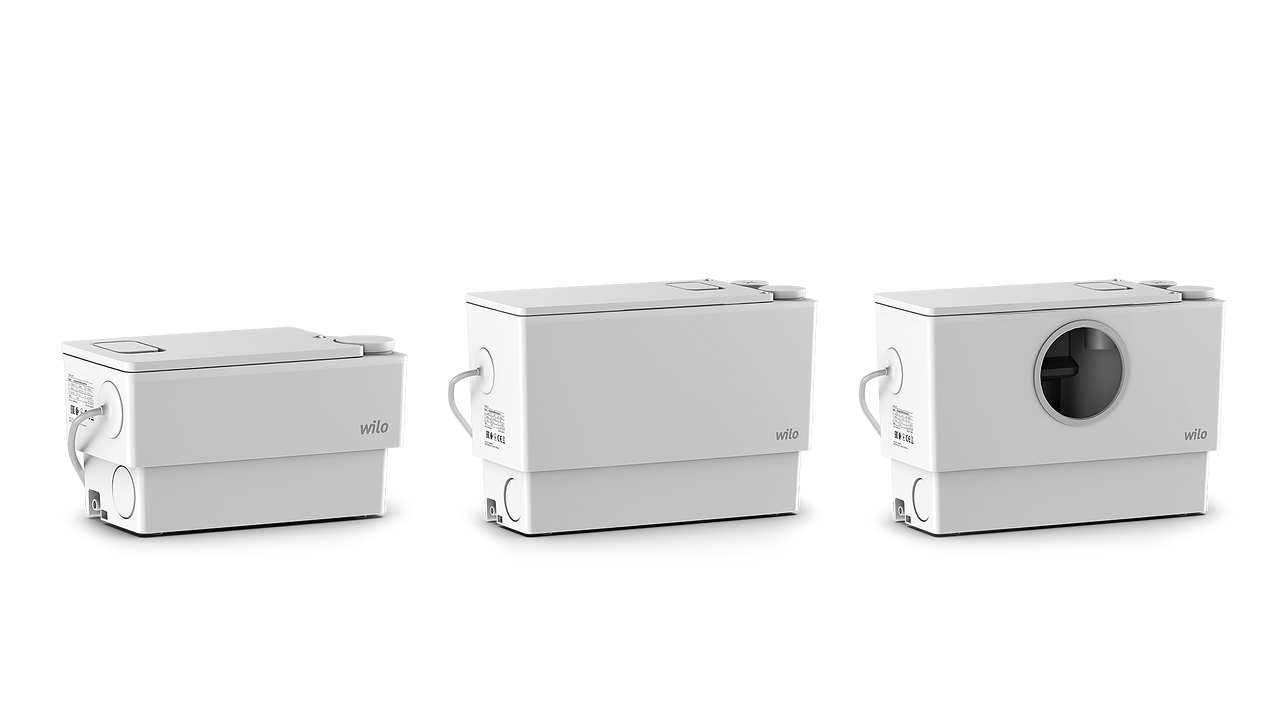

Wilo-DrainLift MINI3

Тип

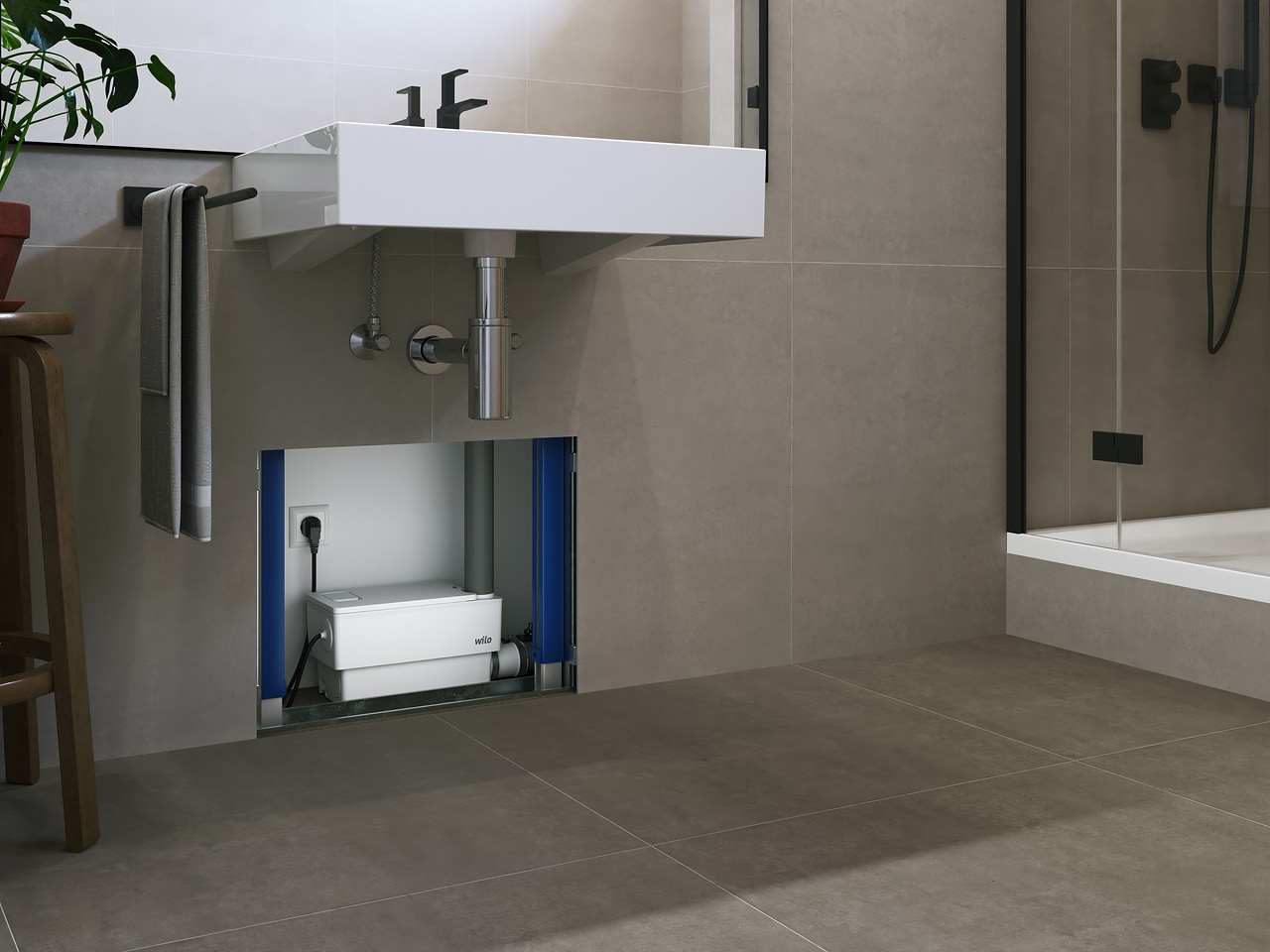

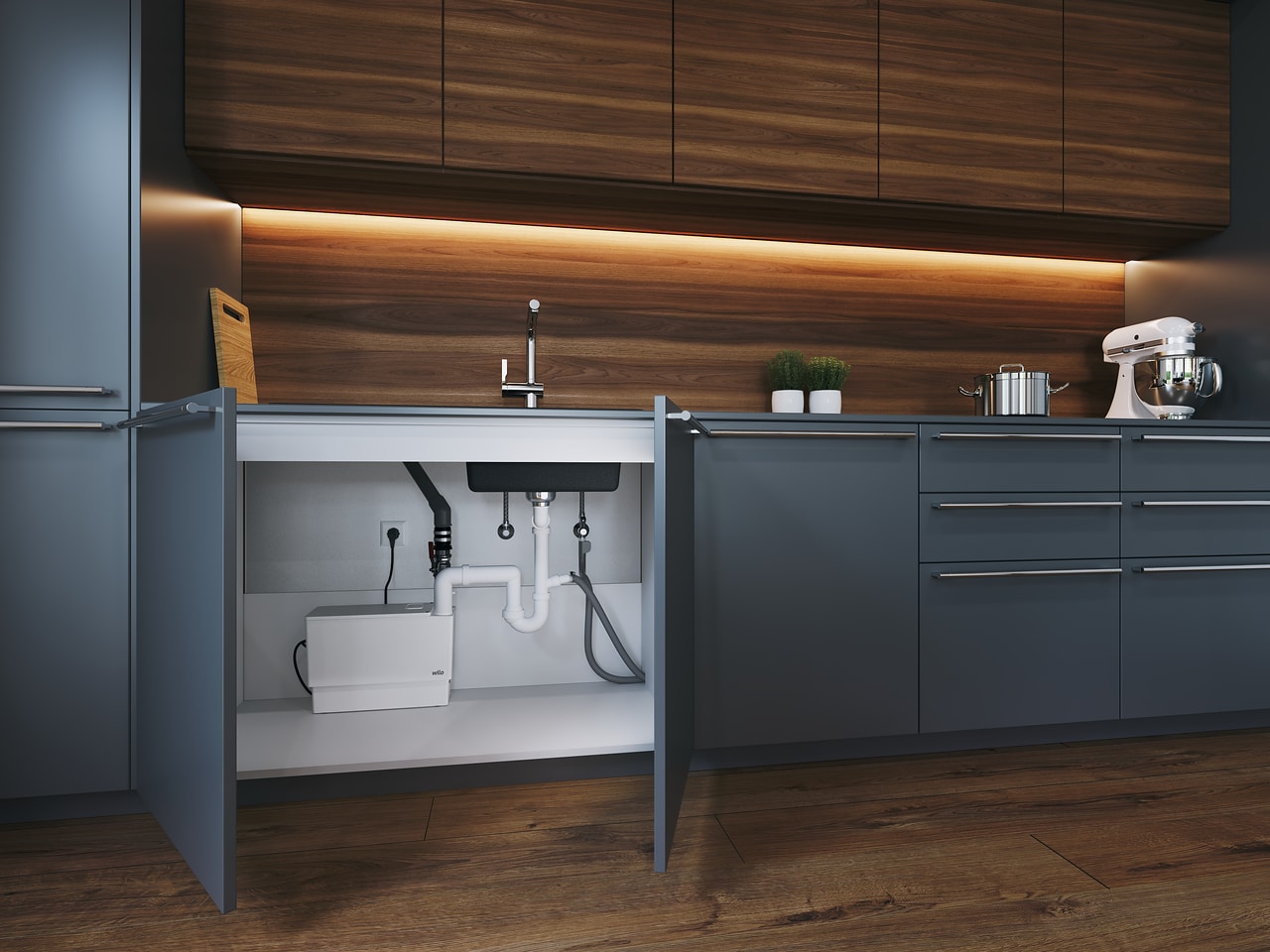

Компактная и готовая к подключению установка водоотведения для отвода воды от умывальника, душа, ванны и унитаза.

Применение

DrainLift MINI3-XXS

• вода из умывальника;
• Душ

DrainLift MINI3-XS

• вода из умывальника;
• Душ
• Ванна
• Посудомоечная машина
• вода из стиральной машины.

DrainLift MINI3-XS/WC

• Туалет
• вода из умывальника;
• Душ

Жидкости

DrainLift MINI3-XXS

Для сбора и перекачивания в бытовых помещениях указанных далее жидкостей.

• сточные воды без содержания фекалий;

Перекачивание сточных вод согласно 12050

Напорная установка для отвода сточных вод отвечает требованиям EN 12050-2.

DrainLift MINI3-XS

Для сбора и перекачивания в бытовых помещениях указанных далее жидкостей.

• сточные воды без содержания фекалий;

Перекачивание сточных вод согласно 12050

Напорная установка для отвода сточных вод отвечает требованиям EN 12050-2.

DrainLift MINI3-XS/WC

Для сбора и перекачивания в бытовых помещениях указанных далее жидкостей.

• Сточные воды с фекалиями.

Перекачивание сточных вод согласно 12050

Напорная установка для отвода сточных вод соответствует требованиям EN 12050-3.

Оснащение/функция

• Готовность к подключению
• Система определения уровня с вертикальным поплавком
• Вертикальное подсоединение к напорному патрубку
• До трех приточных отверстий
• Исполнение WC с патрубком для унитаза
• Удаление воздуха с фильтром с активированным углем
• Режим работы Silent mode (только DrainLift MINI3-XS)
• Откачивание до минимального уровня

Расшифровка наименования

Технические характеристики

• Подключение к сети: 1~230 В, 50 Гц
• Режим работы: S3 15 %
• Температура перекачиваемой жидкости: 3 … 40 °C (37 … 104 °F), макс. 75 °C (167 °F) на 5 минут
• Температура окружающей среды макс.: 3 … 40 °C (37 … 104 °F)
• Класс защиты: IP68 (3 м вод. ст. / 48 ч)

Тип

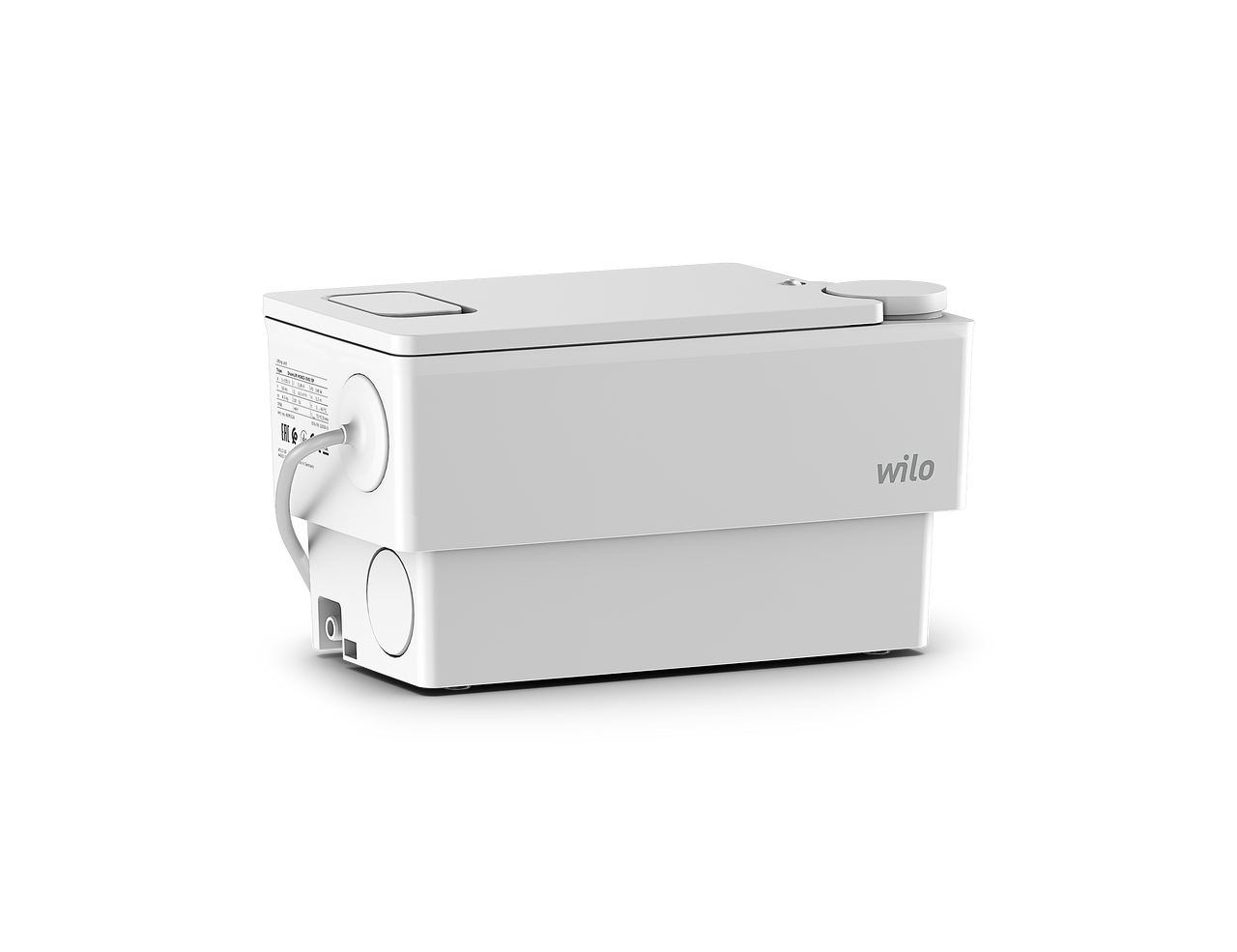

Wilo-DrainLift MINI3-XXS

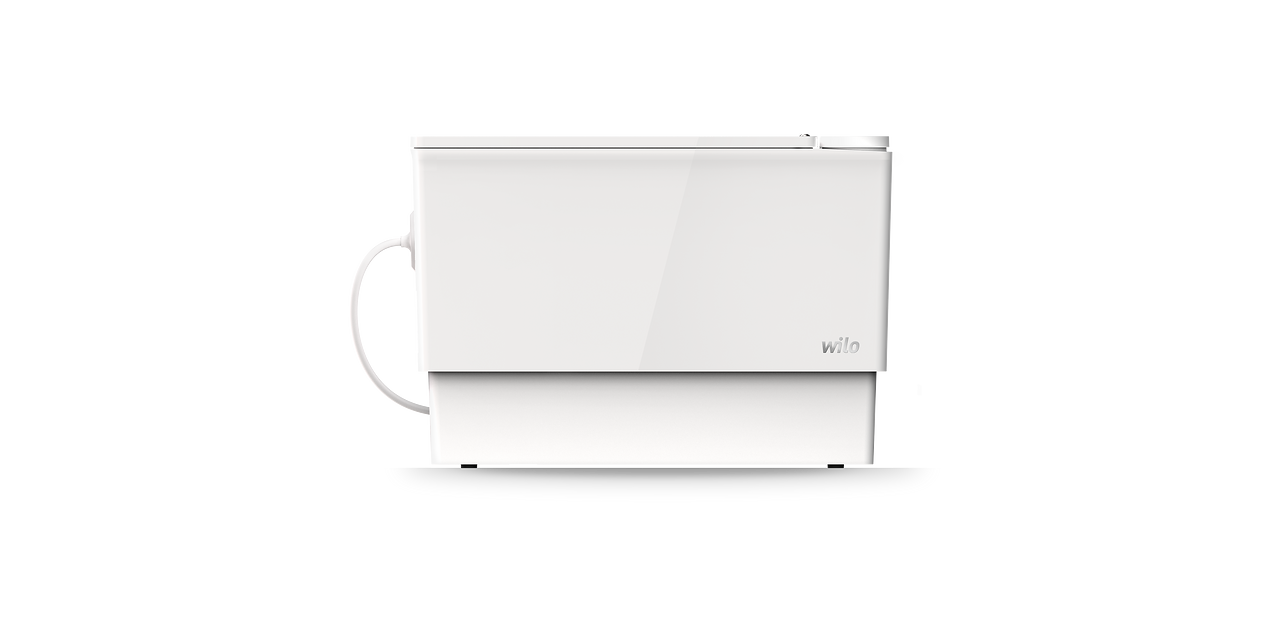

Компактная, готовая к подключению и полностью затапливаемая установка водоотведения с погружным насосом. Для определения уровня используется вертикальный поплавковый выключатель. Система удаления воздуха установлена в крышке и оборудована фильтром с активированным углем.

Для подключения доступно до четырех патрубков:

• 1 приточное отверстие 40 мм (DN 40), без обратного клапана, выполнено направленным вверх, при поставке с завода закрыто.
• 2 приточных отверстия 40/50 мм (DN 40/50), с обратным клапаном, выполнены направленными по горизонтали влево и вправо, при поставке с завода открыты.
• 1 подсоединение к напорному патрубку 32 мм (DN 32), с обратным клапаном, выполнено направленным по горизонтали вправо, при поставке с завода открыто.

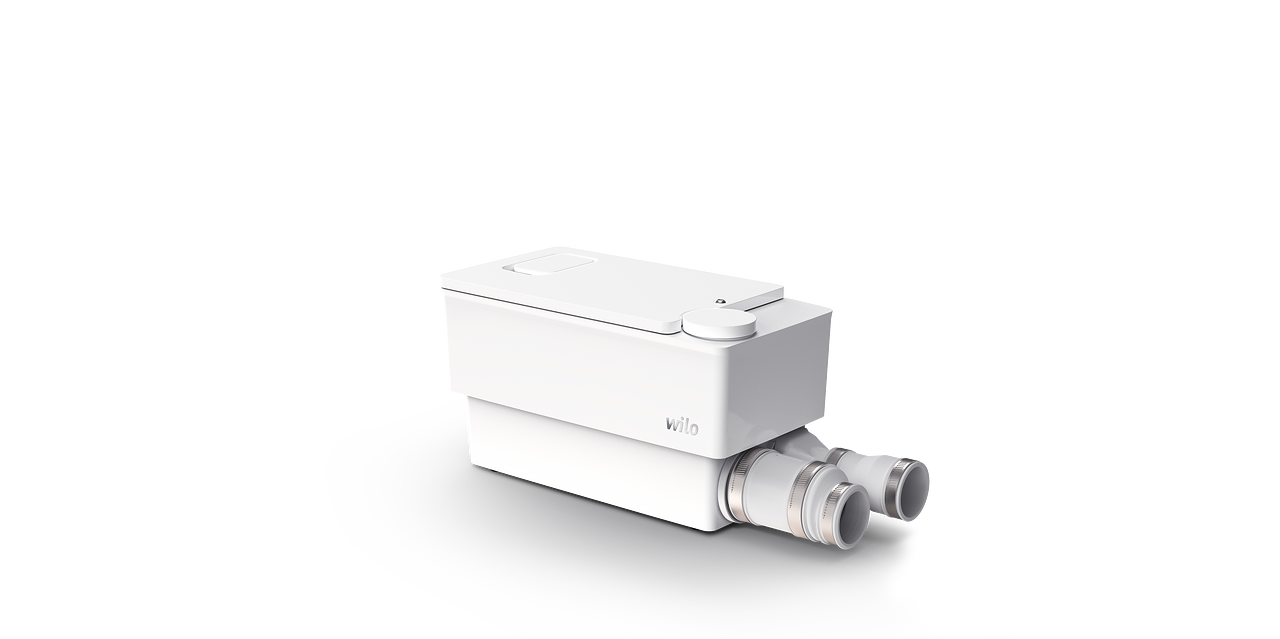

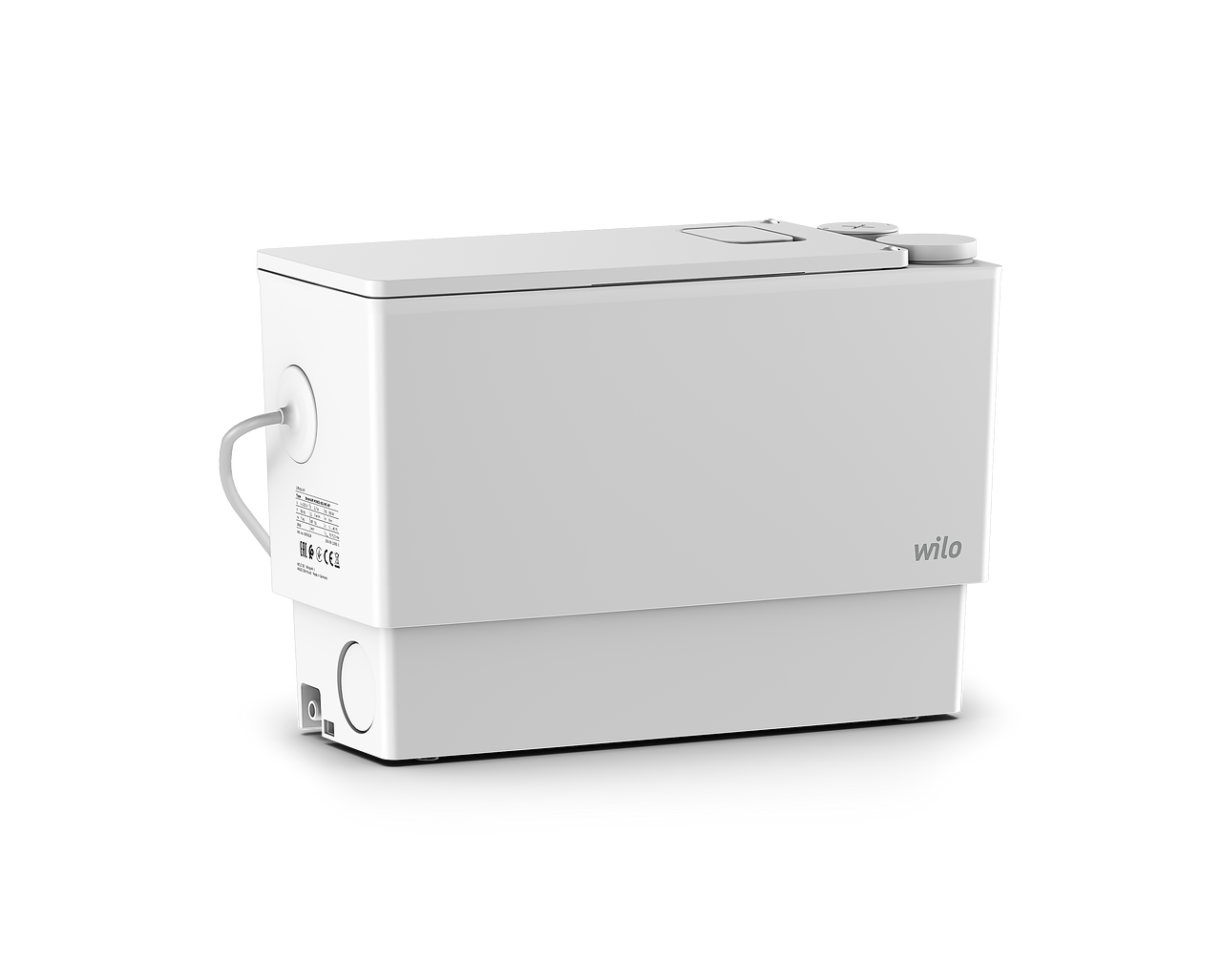

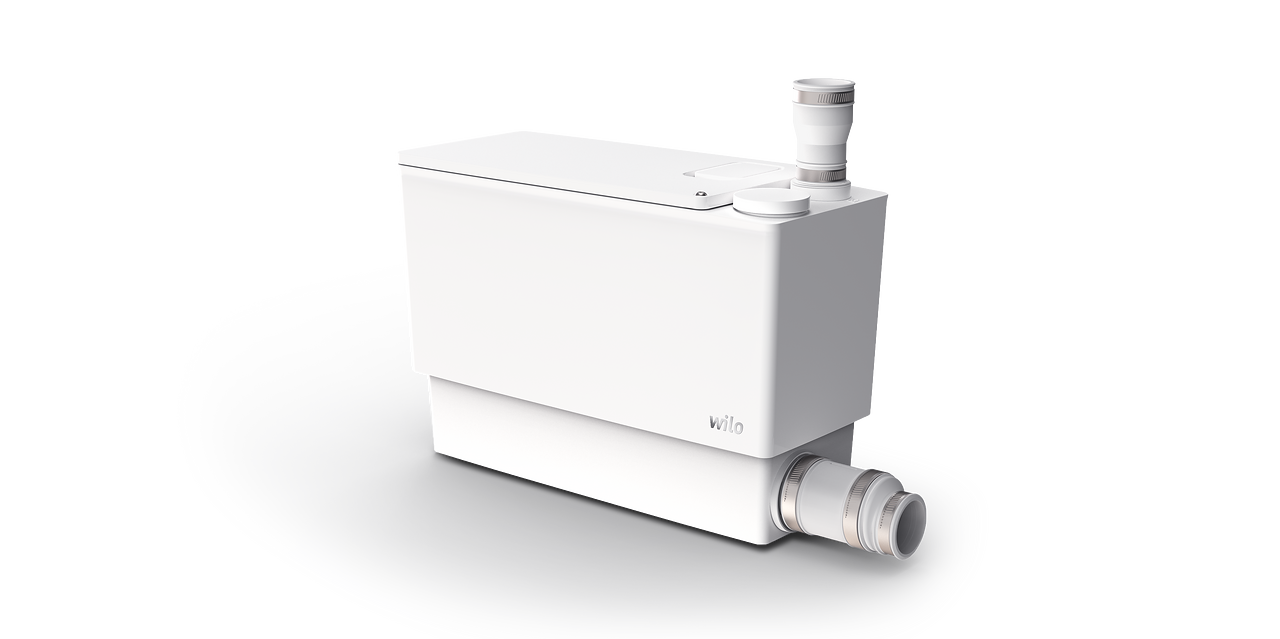

Wilo-DrainLift MINI3-XS

Компактная, готовая к подключению и полностью затапливаемая установка водоотведения с погружным насосом. Для определения уровня используется вертикальный поплавковый выключатель. Система удаления воздуха установлена в крышке и оборудована фильтром с активированным углем.

Для подключения доступно до четырех патрубков:

• 1 приточное отверстие 40 мм (DN 40), без обратного клапана, выполнено направленным вверх, при поставке с завода закрыто.
• 2 приточных отверстия 40/50 мм (DN 40/50), с обратным клапаном, выполнены направленными по горизонтали влево и вправо, при поставке с завода открыты.
• 1 подсоединение к напорному патрубку 32/40 мм (DN 32/40), с обратным клапаном, выполнено направленным вверх, при поставке с завода открыто.

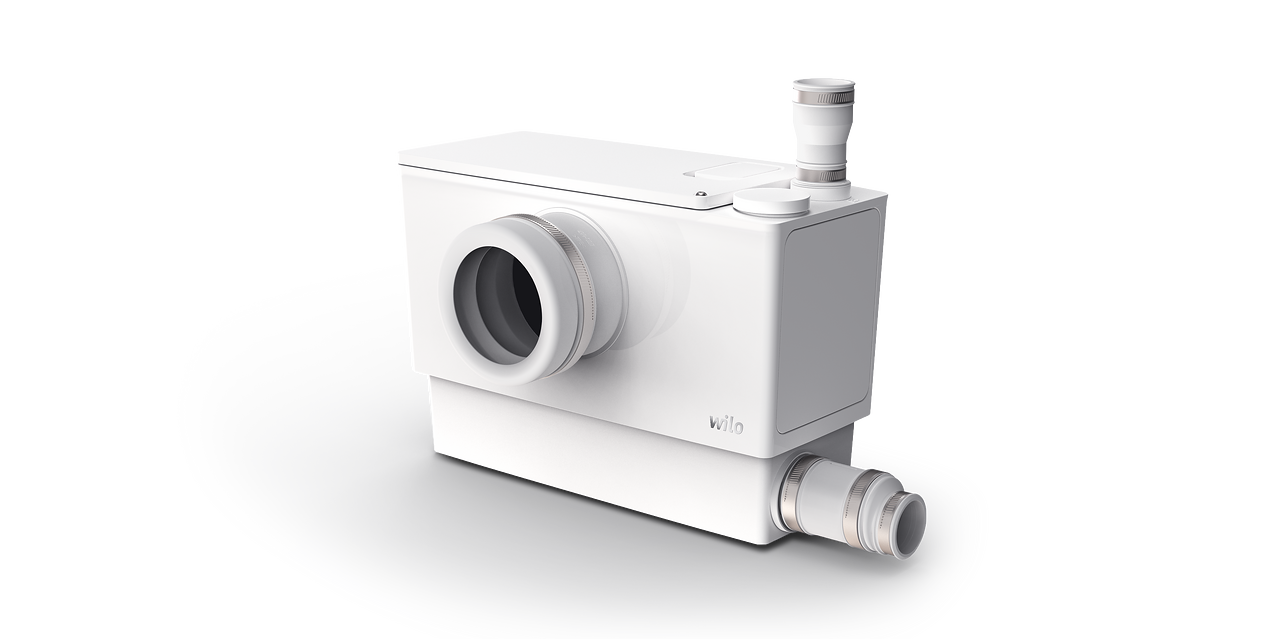

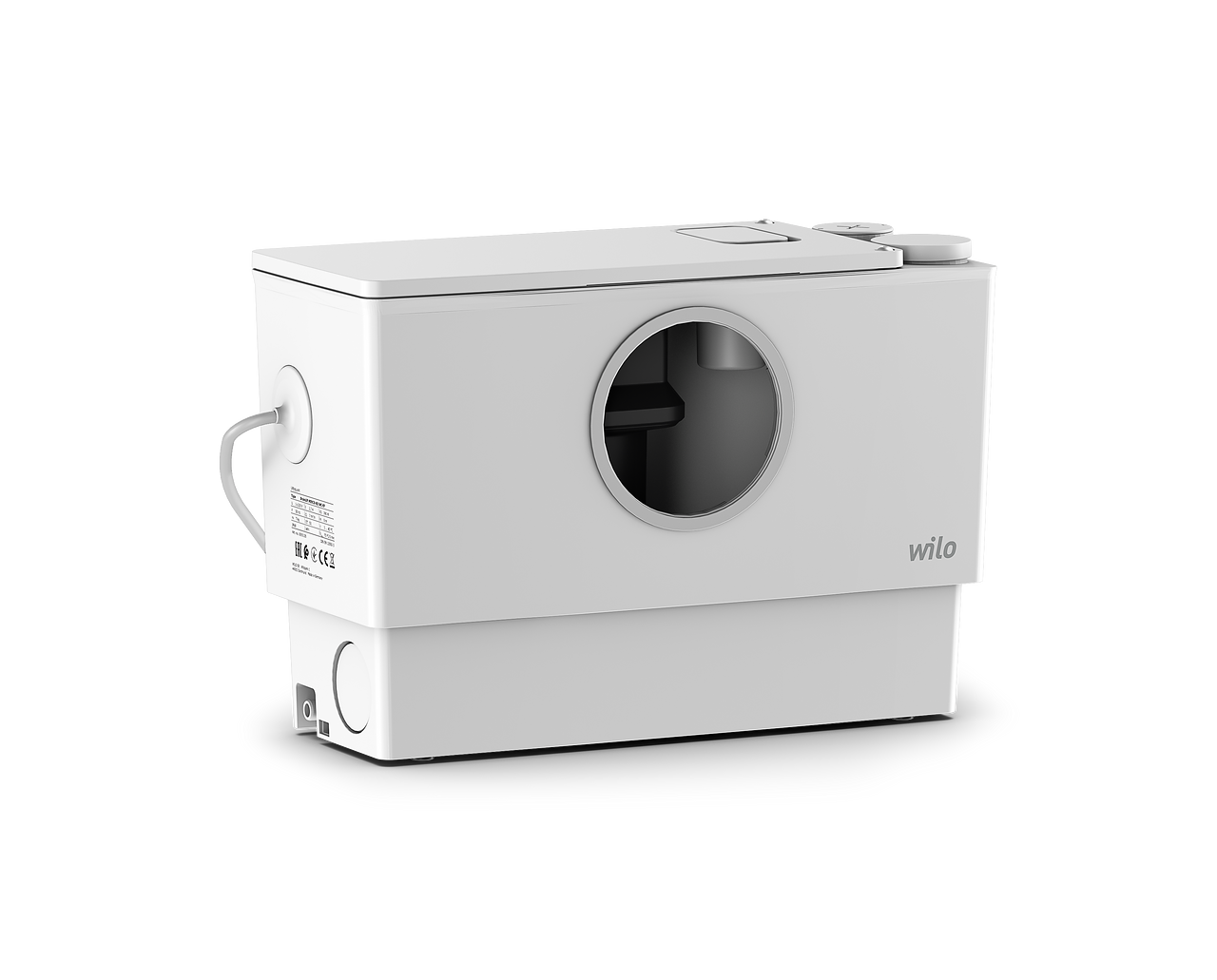

Wilo-DrainLift MINI3-XS/WC

Компактная, готовая к подключению и полностью затапливаемая установка водоотведения с погружным насосом. Погружной насос оборудован вращающимся ножом. Нож надежно измельчает фекалии в сточных водах. Для определения уровня используется вертикальный поплавковый выключатель. Система удаления воздуха установлена в крышке и оборудована фильтром с активированным углем.

Для подключения доступно до пяти патрубков:

• 1 приточное отверстие 40 мм (DN 40), без обратного клапана, выполнено направленным вверх, при поставке с завода закрыто.
• 2 приточных отверстия 40/50 мм (DN 40/50), с обратным клапаном, выполнены направленными по горизонтали влево и вправо, при поставке с завода открыты.
• 1 патрубок для унитаза 110 мм (DN 110), выполнен направленным вперед, при поставке с завода открыт. При необходимости патрубок для унитаза может быть выполнен горизонтальным и направленным вправо. При поставке с завода соответствующее отверстие закрыто.
• 1 подсоединение к напорному патрубку 32/40 мм (DN 32/40), с обратным клапаном, выполнено направленным вверх, при поставке с завода открыто.

Комплект поставки

Подсоединение к напорному патрубку

• DrainLift MINI3-XXS:
  • 1 манжета для термостойкой трубы DN 32 (32 мм)
  • 2 хомута для шланга 32 – 50 мм
• DrainLift MINI3-XS:
  • 1 манжета для термостойкой трубы DN 32/40 (32/40 мм)
  • 2 хомута для шланга 32 – 50 мм

Патрубок для унитаза (только исполнение WC)

• 1 манжета для термостойкой трубы DN 110 (110 мм)
• 1 обжимное кольцо
• 1 хомут для шланга 110 – 130 мм

Приточный патрубок

• 2 патрубка для приточных отверстий DN 50 (50 мм)
• 2 манжеты для термостойкой трубы DN 40/50 (40/50 мм)
• 2 обратных клапана
• 2 хомута для крепления трубы 50 – 70 мм
• 2 хомута для шланга 32 – 50 мм
• 2 заглушки
• 6 уплотнительных колец

Общая информация

• Напольное крепление (защита от противодавления): 2 крепежных уголка с винтами и дюбелями
• Инструкция по монтажу и эксплуатации
